难度：
使用次数：164
入库时间：2015-01-16如图所示是小娟
制作了一个水果电池，她用导线将带有铁芯的螺线管
两端分别与铜片与锌片接在一起，并将铜片与锌片插入挤压后的柠檬，铜片和锌片相距约3厘米。螺线管下方的小磁针因为电流 发生偏转，验证了柠檬可以发电，铜片是水果电池的 极，如果把导线两端的铜片和锌片互换，小磁针的偏转方向 。
-
难度：
使用次数：100
入库时间：2015-01-16
请在图中画出通电螺线管的绕法及磁感线的方向。
-
难度：
使用次数：74
入库时间：2015-01-16
如图甲，根据小磁针的指向判断电源的左端为 极（填“正”或“负”）；如图乙若将小磁针如图所示置于通电螺线管附近，开关闭合瞬间，小磁针b会 时针旋转（填“顺”或“逆”）。
-
难度：
使用次数：72
入库时间：2015-01-16
如图所示，根据小磁针静止时N极的指向，标出通电螺线管的N极和电源的正极。
-
难度：
使用次数：82
入库时间：2015-01-16

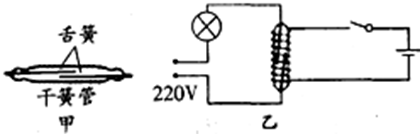

如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，可以用于自动控制．某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示．经分析可知，这种干簧继电
器的工作原理不包括（ ）
A．磁场对电流的作用 B．电流的磁效应
C．磁极间的相互作用
D．磁化
