难度：
使用次数：637
入库时间：2015-01-16如图为一台
两挡式电热水器的内部简化电路。S为温控开关，当S接a时电路中的电流为5
A；当S接b时电路消耗的电功率为22 W，求：（1）R 1 的电阻；
（2）高温挡时电路消耗的电功率；
（3）
在低温挡工作l0 min，电流通过R 2 产生的热量。
-
难度：
使用次数：87
入库时间：2015-01-16
如图所示的装置很有创意——它将比较耗水的洗衣机和同样耗水但不太讲究水质的马桶连在一起

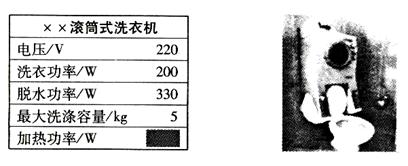

：上部是洗衣机（有关技术参数见铭牌），下部是马桶，中间设有贮水桶。洗衣机还设有加热功能，（铭牌上水的加热功率已模糊），洗涤前先将水加热到适宜温度，可以提高洗涤效果。
⑴请问这种设计的优点： 。（请至少说出一个观点）
⑵求洗衣机脱水时的正常工作电流。
⑶某次洗衣时，首次进水量为20kg，加热时电能的80%转化为水的内能，正常加热14min水的温度升高10℃就达到设定要求，由于洗衣机铭牌上的加热功率模糊，求：
①水吸收的热量，
②洗衣机的加热功率。[c水 = 4.2×103 J /（kg·℃）]
