难度：
使用次数：126

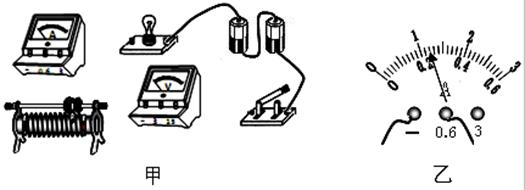

入库时间：2015-01-16小明利用如图甲所示的实验器材，“测定2.5V小灯泡的功率”。
⑴以笔画线代替导线，将实验电路补画完整，并使滑动变阻器连入电路中的阻值最大。
⑵小明正确连好电路后，闭合开关，小灯泡不亮，电流表无示数，电压表的示数为3 V，请指出故障的原因。
⑶排除故障后，小明移动滑动变阻器的滑片，使小灯泡两端达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率是多少？
-
难度：
使用次数：159
入库时间：2015-01-16

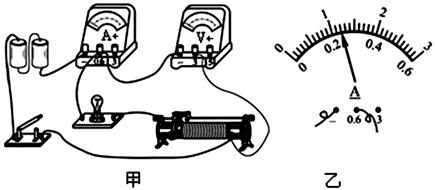

小明在测量额定电压为2.5 V小灯泡的电功率的实验中。
（1）图甲是小明所连接的实验电路，其中存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）实验时调节滑动变阻器，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）。
（3）在正常实验过程中，当电压表示数达到额定电压时小灯泡正常发光，此时电流表的示数如图乙所示，其示数为 A，小灯泡的额定功率为 W．
-
难度：
使用次数：96
入库时间：2015-01-16
某同学家的电子式电能表上个月月初、月末的表盘如图所示。表盘上“1600 imp／kW·h”表示每用电1 kW·h指示灯闪烁1600次。根据表盘上的信息，回答下列问题：
(1)该同学家上个月共用电多少kW·h？
(2)该同学家同时使用的用电器总功率不得超过多少？
(3)若只让一个标有“220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压
是多大？(没电热器的电阻不变)
-
难度：
使用次数：199
入库时间：2015-01-16

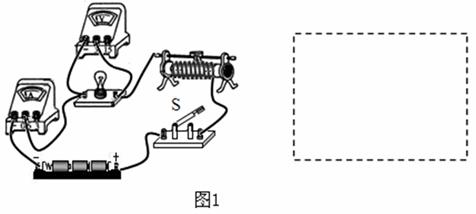

用图1所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。
（1）请在虚线框内画出与图1对应的电路图。
（
2）闭合开关后，电流表和电压表的示数都较小，小灯泡不发光，其原因是： 。（3）经过调整后，小灯泡发光，但如何使小灯泡正常发光呢？你的措施是： 。
（4）爱探究的小强用另一只电流表A 2 和一个5 Ω的定值电阻R，连接了如图2所示的电路，同样测出了小灯泡的额定功率。具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A 2 的示数为 A，小灯泡正常发光．此时电流表A 1 的示数如图3所示，则小灯泡的额定功率为 ________W．
-
难度：
使用次数：55
入库时间：2015-01-16

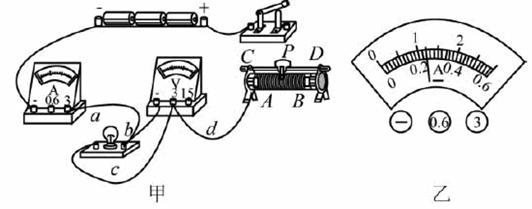

在“测量小电灯功率”的实验中，小电灯的测定电压为2.5V，正常发光时的电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中实物电路连接完整．
（2）连接好电源，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a、b、c、d四根导线有一根断了，则该导线是_______（填写字母）。
（3）排除故障后，闭合
开关，测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视_______表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为_______W．（4）在小电灯正常发光时，再将滑片P 向 B 端移动到另一位置，则小电灯的实际功率_______（选填“大于”、“小于”或“等于”）额定功率。
