初中物理 2015年中考物理考点欧姆定律之动态电路计算试题精练一及答案解析.doc

« 上一页 1  2

• 难度： 使用次数：140 入库时间：2015-01-14

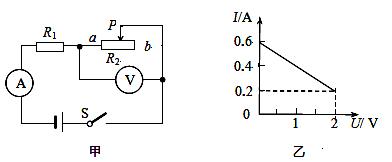

  如图所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为______V，R₂的最大阻值____Ω．
