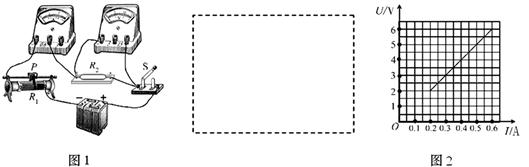

    如图1所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压为6V保持不变。

    ⑴请根据实物连接图在虚线框内画出电路图。

    ⑵闭合开关S，当滑动变阻器滑片P从最左端滑到最右端时，电压表示数随电流变化的图像如图2所示，则滑动变阻器的最大阻值是              Ω。
