入库时间：2015-01-12生命可贵，安全用电很重要。请将图连接成符合安全用电原则的照明电路。
-
难度：
使用次数：123
入库时间：2015-01-12
如图所示的家庭照
明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L 0．当只闭合开关S、S 1 时，灯泡L 0 和L 1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S 2 时，灯泡L 0 正常发光，L 2 不发光。由此可以确定 （ ）A．L 1 灯头接线处断路 B．L 1 灯头接线处短路
C．L 2 灯头接线处断路 D．L 2 灯头接线处短路
-
难度：
使用次数：129
入库时间：2015-01-12

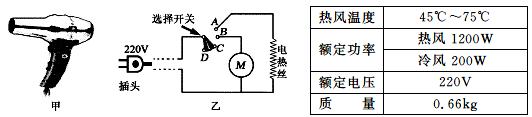

小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表格中所示。则(不考虑温度对电阻的影响)：
(1)选择开关应旋至何处时，吹风机正常工作的功率最大？ 此时电路中的总电流多大？ (计算结果保留一位小数)
(2)当电路供电电压为110V 时，吹风机电热丝的实际功率为多大？
-
难度：
使用次数：65
入库时间：2015-01-12
某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于 （选填“加热” 或“保温”）状态；若电饭锅保温与加热时总功率之比为1： 50，则电阻R 0 和R 1 的比值为 。
-
难度：
使用次数：76
入库时间：2015-01-12

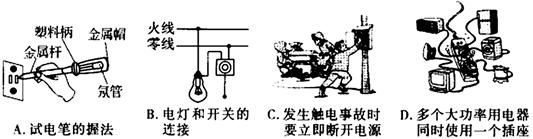

如图所示的做法符合安全用电原则的是（ ）
