难度：
使用次数：52
入库时间：2015-01-12有两个阻值不同的定值电阻R 1 和R 2 ，它们的电压随 电流变化的U - I图象如图所示，根据图象可知：R 1 ： R 2 = 5：3，如果把R 1 、R 2 两个电阻串联在一个电压为12 V的电源上时，R 1 两端的电压U 1 = 7.5V．
-
难度：
使用次数：161
入库时间：2015-01-12
两个电路元件A和B中的电流与其两端电压的关系如图所示，则R A = Ω．若把它们并联起来，接在2V的电源上，电路中的总电流是 0A．
-
难度：
使用次数：190
入库时间：2015-01-12
小聪和小明一起研究“当导体两端电压保持一定时，导体中电流跟导体的电阻的关系”实验中，根据测量数据绘制出图象如图所示，由此可以推断：当导体的电阻从30Ω变成40Ω时，通过导体的电流从 0.1A变成 0.A．
-
难度：
使用次数：64
入库时间：2015-01-12

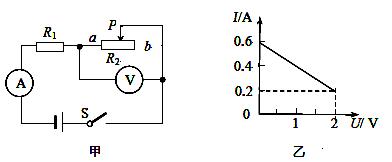

如图所示的电路中，R 1 为定值电阻，R 2 为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为______V，R 2 的最大阻值____Ω．
-
难度：
使用次数：114
入库时间：2015-01-12

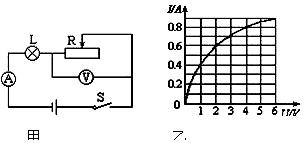

在图甲中的电路中，电源电
压为9V且保持不变，小灯泡上标有“6V ，6W”的字样，由于温度变化太大，小灯泡的电阻会发生了明显变化，电流随小灯泡两端电压的关系成如图乙所示。求：（1）小灯泡正常发光时的电流为多少A？
（2）当电压表示数为7V时，小灯泡两端的电压为多少V？电路中的电流为多少A？此时，小灯泡的电阻是多少Ω？
