难度：
使用次数：200
入库时间：2015-01-12当导体两端电压一定时，通过导体的电流随导体电阻变化规律如图所示．请你根据图象写出通过该导体的电流I与电阻R的关系式：I = .
-
难度：
使用次数：59
入库时间：2015-01-12

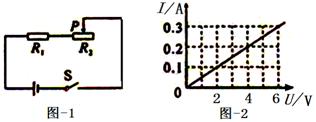

图-1的电路中，电源电压
恒为12V，滑动变阻器铭牌上标有“100
0.5A”字样，图-2为R 1 的I - U图象，R 1 的阻值为 ，当电路中的电流为0.2 A时，滑动变阻器R 2 接入电路的阻值为 ，为了不损坏滑动变阻器R 2 ，接入电路的阻值应不小于 ．
-
难度：
使用次数：286
入库时间：2015-01-12

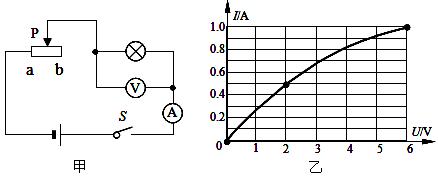

如图甲所示，电源电压不变，滑动变阻器上标有“20Ω，2A”的字样，小灯泡的额定电压为6V，图乙是通过小灯泡的电流随其两端电压变化的图象，当滑动变阻器的画片P在b端时，电压表的示数为2V，求：
（1）此时小灯泡的
电阻和电源电压。（2）小灯泡正常发光时，滑动变阻器连入电路的阻值。
-
难度：
使用次数：72
入库时间：2015-01-12
如图甲所示，电源电压为6V保持不变，R 1 的阻
值为20 Ω，闭合开关，移动滑动变阻器的滑片P处于不同位置，得到四组电压的数据a、b、c、d，作出如图乙示的U - I图象（坐标原点O表示电压、电流数值为0），a、b、c、d的连线为一直线，该直线的延长线角纵轴与E点，交横轴与F点，则在E点是电压表的示数是____
___ 6V，在F点时电流表的示数为_______0.3A．
-
难度：
使用次数：59
入库时间：2015-01-12
在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信
息可知（ ）A．A导体的电阻为10Ω
B．A导体的电阻大于B导体的电阻
C．A导体两端的电压为3V时，通过A导体的电流为0.6A
D．B导体两端的电压为0V时，B导体的电阻也为0Ω
