入库时间：2015-01-12如图甲，电源电压为6V且保持不变，小灯泡上标有“2.5V”的字样，
图乙是通过小灯泡的电流与它两端的电压关系的图像。求：（1）当小灯泡两端的电压为3V时，灯丝的电阻。
（2）当小灯泡正常发光时，滑动变阻器接入电路的电阻。
-
难度：
使用次数：105
入库时间：2015-01-12

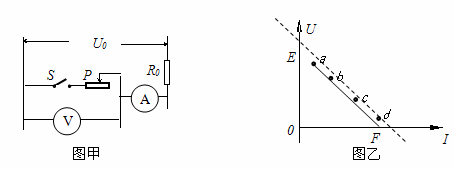

如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U－I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）。由这四个点做出的U－I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0，据此分析：
（1）E
点表示的电流表、电压表的示数分别为________________、________________。电路处在________________状态。（2）F点表示的电压表、电流表的示数分别为_______________、________________。此时电路处在_______________状态。
-
难度：
使用次数：199
入库时间：2015-01-12
电路中的两段导体A和B中的电流与其两端电压的关系图线如图所示。由图中信息可知（ ）
A．A导体的电阻与其两端的电压成正比
B．B导体的电阻小于A导体的电阻
C．AB两导体并联后其总电阻为25Ω
D．AB两导体串联后其总电阻为15Ω
-
难度：
使用次数：51
入库时间：2015-01-12
如图所示，A和B分别是两个阻值不同的电阻R 1 和R 2 的电流和电压关系图，请判断两个电阻的阻值大小关系为R 1 大于R 2 （选填“大于”“小于”或“等于”），若两个电阻串联，串联总电阻的图象在区域 。 I（选填“I”“Ⅱ”“Ⅲ”）
-
难度：
使用次数：69
入库时间：2015-01-12
有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。由图可知，元件A的电阻为 5欧姆。把它们串联在电源电压4.
5V电路中，如图（乙）所示，则电路中的电流为 0.4安培。若将它们并联接在电源电压为2.5V的电路中，则干路中电流为 0.安培。
