入库时间：2015-01-11在探究“电流与电阻的关系”实验中，
（1）连接电路时，开关应当 ．

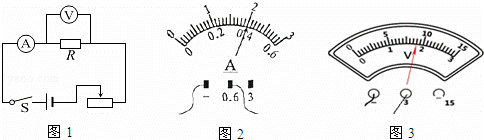

（2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为1.5V，电流表示数如图2所示，为 A，则R的阻值为 Ω．
（3）换上10Ω的电阻后，闭合开关，电压表示数将 （选填“变大”或“变小”），此时应将滑片P向 （选填“左“或“右”）端移动，使电阻两端电压为 V．
（4）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是 ．
（5）将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最左端时，电压表的示数如图3所示．出现上述情况的原因可能是 ．
A．滑动变阻器最大阻值太大
B．滑动变阻器最大阻值太小
C．滑动变阻器断路
D．定阻电阻短路．
