难度：
使用次数：170
入库时间：2015-01-11下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，
求：(1)电烤箱在高温挡正常工作10min所消耗的电能；
(2)电路中R1的阻值；
(3)电烤箱在
低温挡正常工作时，电路中的电流和R2的功率。
-
难度：
使用次数：118
入库时间：2015-01-11

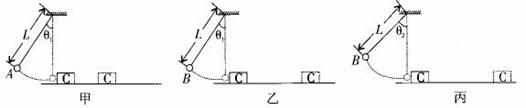

利用如图所示装置探究“物体的动能大小与哪些因素有关”。将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量mA＜mB．：[来源:学科网ZXXK]
（1）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的 ▲ 无关。
（2）如图甲、乙所示，观察到B球能将木块C撞得更远，由此可得出结论： ▲ 。
（3）图乙中小球B到达竖直位置时的速度 ▲ (填“大于”、“小于”或“等于”)图丙中小球B到达竖直位置时的速度，如图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论： ▲ 。
-
难度：
使用次数：173
入库时间：2015-01-11

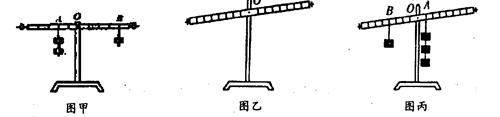

小明和小红利用如图甲所示装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件：
(1)如图乙，为使杠杆在水平位置平衡，应将左端的平衡螺母向
▲ （选填“左”或“右”）移动，将杠杆调整在水平位置的目的是为了方便测量 ▲ ；(2)小明在实验中记录了三次实验数据如下表：这三次实验数据中有一次是错误的，错误数据的实验次数是 ▲ ，由正确实验结果可得杠杆的平衡条件是 ▲ ；
(3)小红调节好平衡后，在杠杆两端挂上钩码，杠杆的状态如图丙所示，为此，小红又调节两端的平衡螺母，使杠杆重新回到水平平衡位置，然后正确记录下钩码重、动力臂OA和阻力臂OB的值，分析实验数据后发现得不到教材中的“杠杆的平衡条件”，小红的哪一步操作导致了实验结果与教材中的结论不一致？答： ▲ ；
(4)有同学用现有实验方案得到如下结论“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”，这个结论与杠杆的平衡条件不符，原因是实验过程中 ▲ 。
A．没有改变力的大小 B．没有改变力的方向
C．没有改变力的作用点 D．实验次数较少，结论具有偶然性
-
难度：
使用次数：113
入库时间：2015-01-11
如右图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量 ▲ （选填“相等”或“不等”）的 ▲ （选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与 ▲ 的关系；实验中通过观察 ▲ 来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择 ▲ 来进行实验。
-
难度：
使用次数：67
入库时间：2015-01-11
在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2
.5V、电阻约为10Ω：(1)请你用笔画线代替导线，将圈中的实物电路连接完整；
(2)闭合开关前，滑动变阻器的滑片P应位于 ▲ （选填“A”或“B”）端，这样做能对电路起 ▲ 作用，在实验过程中滑动变阻器的另一个作用是 ▲ ；
(3)小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：
A.可能灯丝断了 B.可能是变阻器开路 C．可能是小灯泡短路
请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表：
(4)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为 ▲ V，若他想测量小灯泡的额定功率，应将滑片P向 ▲ （选填“A”或“B”）端移动，使电压表的示数为 ▲ V；
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 ▲ W。
