难度：
使用次数：121
入库时间：2015-01-11如图，当开关S从2转换到点1时，电流表和电压表对应的示数如图乙所示，由图甲和乙可知，电源电压是 ▲ V，电阻R2的阻值是 ▲ Ω，电阻R2的I-U的图像是丙中的 ▲ （填 “a”或“b”）。
-
难度：
使用次数：87
入库时间：2015-01-11
电热安全压力锅解除了普通压力锅的安全隐患；既省时又省电．某电压力锅的额定电压为220V，额定功率为1200W（c水=4.2×103J/(kg·℃)，q煤=5.0×107J/kg）。
（1）若使用上述压力锅将2 kg初温为20℃的水加热升至120℃的过程中，水吸收的热量为 ▲ J，这些热量需要完全燃烧 ▲ g的煤气；
（2）若某次仅使用上述压力锅正常工作0.5h，测得图示电能表的指示灯共闪烁600次，由此可知该过程中压力锅是 ▲ （填“间歇”或“持续”）通电工作。
-
难度：
使用次数：148
入库时间：2015-01-11

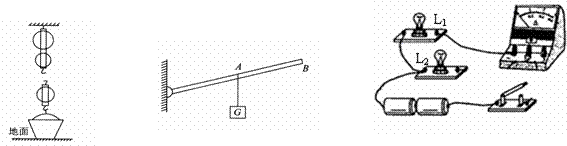

按题目要求作图：
（1）站在地面上的人想用尽可能小的力提升水桶．请在图中画出滑轮组绳子的绕法；
（2）一根均匀直杆可绕点O转动，其中点A处挂一重物G，画出G所受重力示意图并作出杠杆在图示位置平衡时作用在B点上最小力的示意图；
（3）按要求将图所示的电路连接好。要求：开关闭合时，两灯都能发光且两灯并联，电流表测量干路中的电流 (两灯的电阻均大于10Ω)。
-
难度：
使用次数：65
入库时间：2015-01-11

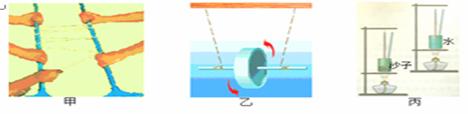

在图中，甲是用绳和木棍体验“滑轮组”威力的装置；乙是正在旋转着升降的滚摆；丙是用于“探究水和沙子吸热升温的属性”的装置：
（1）图甲证明了 ▲ ；
（2）图乙说明了 ▲ ；
（3）图丙的实验中用加热时间的长短表示物质 ▲ 。
-
难度：
使用次数：227
入库时间：2015-01-11
如图所示，利用滑轮组将500N的物体以0.2m/s的速度速提起，绳子自由端的拉力为200N（不计摩擦和绳重），求：
（1）拉力的功率；
（2）滑轮组的机械效率；
（3）若用该滑轮组提升800N的物体，机械效率又为多少？
