入库时间：2015-01-10贺小红同学在中考物理实验检测时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
④测出AC间的电压。
【交流与评估】
(1)在拆接电路时，开关必须_____________；
(2)小红同学用上面的方法能否测出L2两端的电压？为什么？
(3)方法改进后，所测出AB、BC、AC间的电压记录在下面表格中。
AB间的电压
BC间的电压
AC间的电压
1.4V
1.4V
2.8V
于是得出结论： 串联电路中，总电压等于各部分电路两端电压之和；这个实验在设计方案上还存在的不足之处是__________________________________________（写出一点即可）
-
难度：
使用次数：168
入库时间：2015-01-10
如图是我国新研制的“玉兔号”月球探测器（简称“月球车”）样机，其造型奇特，功能强大。
（1)宽大的双翼是太阳能帆板。能将_______________ 能转化为__________能，为它提供源源不断的动力；
(2)装配有表面凹凸很深的六只轮子状的“大脚”更使它具有翻山越岭，万向行走的能力。用学过的物理知识解释“大脚”这样设计的道理。
①____________________________________________________________________________________________________ ；
②________________________________________________________________________________________________________________________。
-
难度：
使用次数：164
入库时间：2015-01-10
体重800N的工人师傅在维修汽车发动机时，用如图所示的滑轮组把汽车里的发动机提起来。当工人师傅用FA=750N的拉力，使发动机A在10s内匀速上升1m的过程中，滑轮组的机械效率为84%。不计绳重和轴摩擦。求：
(1)工人师傅做功的功率；
(2)若绳能承受的最大拉力为850N，此工人师傅通过此滑轮组能拉起物体的最大重力。
-
难度：
使用次数：118
入库时间：2015-01-10

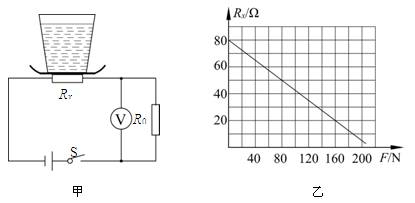

如图甲所示是某实验小组设计的电子秤装置，其中定值电阻R0=10Ω，Rx是压敏电阻，其阻值随压力变化的图像如图乙所示。电子秤表是由量程为0～3V的电压表改装而成的，电源电压保持9V不变。电子秤托盘（其质量忽略不计）内放有质量为1000g、底面积为0.04m2薄壁容器，容器内装有质量为7000g、深为12cm的水（已知ρ水=1.0×103kg/m3，g=10N/kg）。求：
(1)容器对托盘的压强；
(2)水对容器底的压力；
(3)当开关S闭合，此时电子秤中电压表的示数；
