难度：
使用次数：89
入库时间：2015-01-07在图所示的四个电路中，闭合开关S，三盏灯都能发光．若其中任意一盏灯的灯丝烧断，其它两盏灯仍然发光的，一定是电路图（ ）
A．
B．
C．
D．
-
难度：
使用次数：65
入库时间：2015-01-07

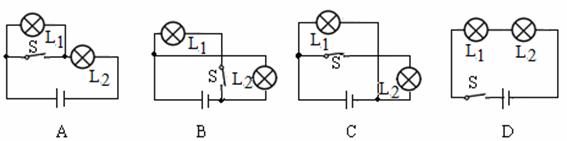

如图所示的电路中，开关只控制灯L 2 的电路是（ ）
-
难度：
使用次数：58
入库时间：2015-01-07

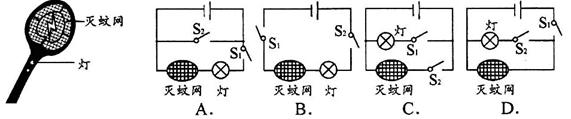

如图所
示的电蚊拍，具有灭蚊和照明等功能。当开关S 1 闭合、S 2 断开时，只有灭蚊网通电起到灭蚊作用；当开关S 1 和S 2 都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（ ）
-
难度：
使用次数：73
入库时间：2015-01-07
图中与如图所示的实物图相
对应的电路图是（ ）
A．
B．
C．
D．
-
难度：
使用次数：248
入库时间：2015-01-07

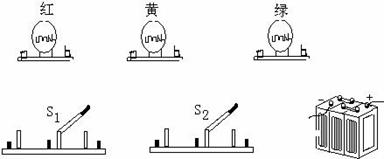

如图所示的S 1 和S 2 是单刀双掷开关，另有红、黄、绿三盏灯和电源，请按要求连接实物，并且连线不能相交．要求：若红灯亮时，黄灯和绿灯都不亮，若红灯灭时，黄灯和绿灯可分别亮任何一盏。
