难度：
使用次数：177
入库时间：2015-01-02如图所示，有一个看不见内部情况的小盒子，小盒子里面有一个红灯L1，一个绿灯L2和一个电源．小盒子外面有四个接线柱A、B、C、D，当A、B用导线连通时，红灯亮，绿灯不亮；当A、C用导线连通时，绿灯亮，红灯不亮；当B、C或C、D用导线连通时，两灯都不亮；当A、D用导线连通时，导线发烫．请画出小盒子内部的电路图．
-
难度：
使用次数：63
入库时间：2015-01-02
如图所示，用纸做一个小风轮固定在转动轴上，将该“小发电机”与灵敏电流表G相接，当对着小风轮送风时，发现灵敏电流表的指针发生摆动，这一装置的工作原理是 现象，在个过程中能量的转化是 能转化为 能．
-
难度：
使用次数：57
入库时间：2015-01-02

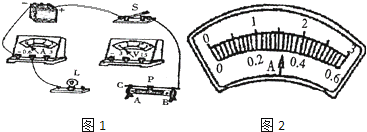

如图1所示，在“测定小灯泡额定功率”的实验中（小灯泡标有“2.5V”字样，灯泡的电阻约为10Ω）
（1）在连接电路时，开关应该是 的．
（2）如图所示，某同学在连接实验电路时还有导线未接上．请你用铅笔画线代替导线，把图中电路连接好．要求闭合开关后，变阻器的滑片P向右移动时灯泡变亮．（请勿更改原有导线，具所有导线不得交叉）
（3）连接完实验电路后，闭合开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是 ．
（4）正确连接好电路后，闭合开关，调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此时电流表的指针位置如图2所示，其示数为 A，那么，小灯泡的额定功率是 W．
（5）在小灯泡正常发光情况下，将变阻器的滑片P向左移动，那么，小灯泡的实际功率会 （选填“变小”、“变大”或“不变”）．
-
难度：
使用次数：196
入库时间：2015-01-02
某型号汽车在车型测试中，在一段平直的公路上以72km/h的速度匀速行驶了6km，消耗了1.5L汽油．假设燃油完全燃烧，汽油机的效率为40%，那么，该型号汽车在以此速度行驶的过程中，受到的阻力是多大？（q汽油=4.0×107J/kg，ρ汽油=0.8×103kg/m3）
-
难度：
使用次数：110
入库时间：2015-01-02
电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，若电动机线圈的电阻为0.4Ω，当电动机两端加220V电压时，通过电动机线圈的电流为50A．求：
（1）每分钟该电动机消耗的电能是多少？
（2）这台电动机每分钟所做的机械功是多少？
（3）这台电动机的效率是多少？（结果保留两位小数）
