难度：
使用次数：78
入库时间：2015-01-02小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验．
（1）当L1正常发光时，通过L1的电流为 A．

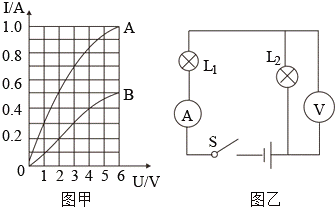

（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为 W．
-
难度：
使用次数：106
入库时间：2015-01-02
某校科技小组根据欧姆定律的原理，自制了一台可以测量电阻阻值的欧姆表，如图所示．欧姆表的电路由一只灵敏电流表G、定值电阻Ro，滑动变阻器和一节干电池（电压不变）组成．使用时可把待测电阻Rx接在A，B两端，为了能直接从灵敏电流表的表盘上读出A，B端接入的电阻的阻值，需要在表盘上重新标注A，B间所测电阻的阻值示数．现将A，B两端直接连接在一起时，调节滑动变阻器的滑片P，使灵敏电流表的指针偏转到最大位置（满偏），如果此时灵敏电流表的内阻、滑动变阻器的有效值和定值电阻R0的总阻值为50Ω，那么，在该欧姆表的指针满偏的位置处，盘面上刻度应标注的示数是 Ω，该欧姆表表盘正中间位置处应标注的示数 Ω．
-
难度：
使用次数：165
入库时间：2015-01-02
如图所示，铅笔芯是导体，图中将铅笔芯左端导线固定，右端导线可在铅笔芯上滑动，且接触良好．当右端导线逐渐向左端滑动时，铅笔芯的电阻变 ，灯泡的亮度将变 ．
-
难度：
使用次数：196
入库时间：2015-01-02
物业工作人员来李萌家收电费，他观察到李萌家电能表的情况如图所示．然后，从记录本上查出上月电能表的示数是791.6kWh．若按0.5元/kWh计费，李萌家本月应缴电费 元．若他家只有电热水器单独使用时转，电表转盘在300s内转了500转，那么，该热水器的电功率为 W．
-
难度：
使用次数：178
入库时间：2015-01-02
如图所示，在图中画出磁感线的方向．
