难度：
使用次数：125
入库时间：2015-01-02将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A． 电源电压为12V时，两只灯泡均能正常发光
B． 两个灯泡发光时，灯泡L1比灯泡L2亮一些
C． 灯泡发光时，电路中允许通过的最大电流为1A
D． 灯泡L1正常发光时，灯泡L2的实际功率是1.5W
-
难度：
使用次数：151
入库时间：2015-01-02
小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法正确的是（ ）
A． 当电压表示数为2.5V时，灯泡消耗的功率等于额定功率
B． 为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”
C． 变阻器应选择甲“10Ω 1A”
D． 变阻器应选择乙“50Ω 0.5A”
-
难度：
使用次数：116
入库时间：2015-01-02

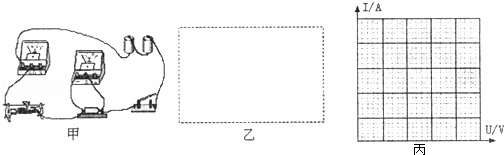

在“探究通过导体的电流与电压、电阻的关系”的实验中，小明将实物连接成如图甲所示的电路．
（1）根据实物图请在图乙方框中画出对应的电路图．
（2）在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 ．
（3）小明调节滑动变阻器，测出电阻R两端的电压和对应的电流值如表所示．请你根据实验数据在坐标系中画出U﹣I关系图象（图丙）．
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.1
0.2
0.3
0.4
0.5
（4）根据U﹣I关系图象，你归纳出的实验结论是 ．
-
难度：
使用次数：123
入库时间：2015-01-02

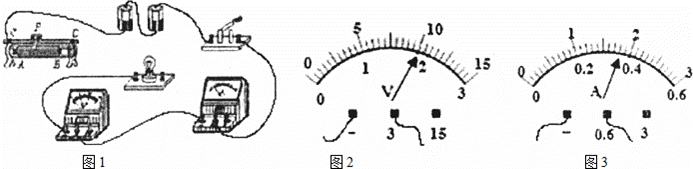

在“测定额定电压为2.5V小灯泡的电功率”的实验中，小明同学已连接好如图1所示的部分电路．
（1）在小明所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）．
（2）实验中，小明在闭合开关S后，发现两电表的指针正常偏转，但总是在晃动，无法准确读数，造成此现象的原因可能是 ．
（3）小明实验时，发现电压表示数如图2所示，为了测出小灯泡的额定功率，他应该把滑片向 （填“A”或“B”）移动．
（4）实验中小明测出了三组数据，记录在表中若第一次实验时电流表的示数如图3所示，请将此示数读出并填入表中．
次数
1
2
3
U/V
2
2.5
3
I/A
0.4
0.42
亮度
暗→亮
（5）他测出小灯泡的额定功率是 W．
（6）他经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，你认为造成电阻不同的原因是 ．
-
难度：
使用次数：172
入库时间：2015-01-02
小明小组在探究“通电螺线管的磁场”实验中，设计了如图所示电路．实验时：
（1）可通过观察 判断通电螺线管的磁极．
（2）在图中画出通电螺线管周围的磁感线（画3﹣5条即可）．
（3）小明猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关．实验中，他将开关S从1换到2上时，调节变阻器的滑片P，再次观察电流表示数及螺线管吸引的回形针数目，此时调节滑动变阻器是为了 ，研究的是 的关系．
