入库时间：2015-01-02水果含有果酸．如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁﹣﹣锌
铁﹣﹣铜
铜﹣﹣锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0.50伏
0.55伏
1.00伏
橙
0.70伏
0.78伏
1.05伏
①画出这个实验的电路图；
②分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的 越大，水果电池的电压越大；并且水果电池的电压还与 有关；
（2）若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 不变；
（3）关于影响水果电池电压大小的因素，你还可以研究的问题是 ．（写出一个）
-
难度：
使用次数：161
入库时间：2015-01-02

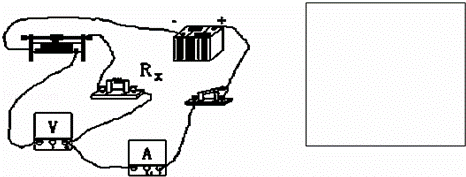

如图所示是某同学做“伏安法”测电阻的实验时所连接的电路．
（1）电路中有一根导线连接错误，在错误的导线上画“×”，并请将错误的连接改正过来，在方框内画出电路图．
（2）在这个实验中滑动变阻器的作用是 ．
（3）若将待测电阻换成小灯泡，实验时某同学发现刚闭合开关灯泡特别亮可能的原因是 ．实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是 ．
-
难度：
使用次数：112
入库时间：2015-01-02
当多个电阻并联时，其等效电阻称为并联电路的总电阻．
请推论：将两个电阻并联起来，其总电阻R总与R1、R2的关系为：
=
+
．
-
难度：
使用次数：64
入库时间：2015-01-02
对于街上常见的小火炉．有以下一些数据：利用小火炉将2Kg、10℃的水加热到90℃需燃烧焦炭120g（水的比热容为4.2×103J/kg•℃，焦炭的热值为3×107J/kg）问：
（1）水吸收的热量是多少？
（2）120g焦炭完全燃烧放出的热量是多少？
（3）小火炉的热效率是多少？
（4）就小火炉的使用，谈谈你的看法： （写出一点即可）．
-
难度：
使用次数：112
入库时间：2015-01-02
“美的”牌某型号电压力锅铭牌如表所示，其工作原理简图如图所示，A为密闭锅体，R1、R2分别是主加热器和保温加热器，S1为电源开关．闭合开关S1后，S2与触点a接触R1对电压力锅加热，当锅内水温达到105℃时，开关S2与触电a断开，与b点接通，电路通过R2对电压力锅保温．求：
美的电压力锅
额定电压 220V
额定功率 加热 1100W
保温 20W
电源频率 50Hz
（1）电压力锅正常加热工作时，通过加热电阻R1的电流是多大？
（2）使用该电压力锅正常保温10min消耗多少电能？
（3）电压力锅进入保温状态时，家庭电路电压发生变化降为198V，此时保温电阻R2消耗的实际电功率如何变化，请说明原因？
