难度：
使用次数：55
入库时间：2015-01-02将两电热丝R1、R2串联起来，接在电路中．如图所示，若R1＞R2，则先被点燃的火柴是：（ ）
A． 电炉丝R1上的火柴 B． 电护丝R2上的火柴
C． 两电热丝上的火柴同时被点燃 D． 无法确定
-
难度：
使用次数：111
入库时间：2015-01-02
如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（ ）
A．
B．
C．
D．
-
难度：
使用次数：126
入库时间：2015-01-02
小明要测量小灯泡的电功率，根据如图所示的电路连好实物后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数，则产生这一现象的原因可能是（ ）
A． 滑动变阻器发生了短路 B． 滑动变阻器的滑片接触不良
C． 小灯泡发生了断路 D． 小灯泡发生短路
-
难度：
使用次数：185
入库时间：2015-01-02
如图甲所示，电源电压为9V不变，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）
A． 当P在中点时，电子元件与滑动变阻器的电压之比为1：1
B． 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W
C． 为使元件处于正常工作状态，滑动变阻器阻值范围应控制在12.5Ω～70Ω
D． 电子元件工作时，电阻保持不变
-
难度：
使用次数：114
入库时间：2015-01-02

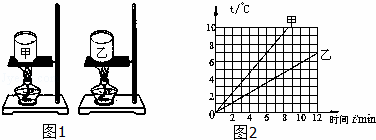

在探究物质的吸热本领实验中，小明将质量相同的甲、乙两种液体分别装入两个完全相同的烧杯中如图1所示，分别用两个完全相同的酒精灯同时加热，用两支相同的温度计分别测量烧杯内液体的温度，液体温度随时间变化关系如图2所示．
（1）实验中，记录加热时间的意义是： ．
（2）分析图象可知， 液体的吸热本领强；
（3）若甲、乙两种液体中，一种液体是水，另一种液体的比热容是 J/（kg•℃）
