难度：
使用次数：198
入库时间：2015-01-02如图所示为四个同学设计的楼梯照明电路图，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任何一个开关都能改变电灯原来发光或熄灭的状态，则在实际中最理想的方案是（ ）
A．
B．
C．
D．
-
难度：
使用次数：165
入库时间：2015-01-02
根据如图所示的实验图，在下面的空格处填入相应的内容．
（1）图1：滴入热水中的墨水比滴入冷水中的墨水扩散的快，说明： ．
（2）图2：迅速压缩活塞，棉花燃烧，这是通过 方式增大内能的，其中的能量转换是 ．
（3）图3：接触面磨平的两块铅，用力压紧可以使它们结合在一起．说明 ．
（4）图4：验电器的原理是： ．
（5）图5所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是 （选填“导体”或“绝缘体”），还能说明导体的电阻与 有关．
-
难度：
使用次数：51
入库时间：2015-01-02
小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示．
（1）闭合开关之前，滑动变阻器的滑动片应位于 端（选填“左”或“右”）．
（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向 边滑动（选填“左”或“右”）．当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是 Ω．
-
难度：
使用次数：73
入库时间：2015-01-02

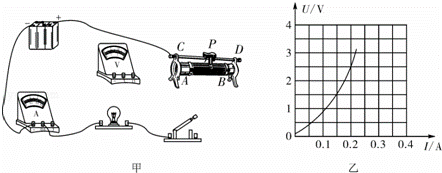

小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供器材：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、“50Ω 1A”和“10Ω 1.5A”两种规格的滑动变阻器，额定电压为2.5V的小灯泡（正常发光时的电阻约为10Ω）、开关各一个，导线若干．
（1）为顺利完成实验，小明在实验中应选用规格为 的滑动变阻器．
（2）请你用笔画线代替导线，帮小明将图甲的实验电路连接完成．（要求：滑片P向右移动时，小灯泡变亮）
（3）连好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是 ．
（4）排除故障后，小明继续实验，分别记下了多组对应原电压表和电流表的示数，并绘制了UI图象如图乙所示．根据UI图象提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 Ω．
（5）小明根据UI图象中数据计算发现：小灯泡两端电压不同时灯丝的电阻不相等，你认为原因可能是 ．
-
难度：
使用次数：105
入库时间：2015-01-02
如图所示电路中，小灯泡标有“6V 6W”字样，当S1、S2闭合，S3断开时，小灯泡正常发光；当S1、S2断开，S3闭合时，电流表示数为0.6A．求：
（1）电源电压；
（2）电阻R的阻值；
（3）若S1、S3闭合，S2断开，求电阻R消耗的电功率．
