难度：
使用次数：62
入库时间：2014-12-31（2012•建宁县质检）在利用光具座进行凸透镜成像的实验探究中：

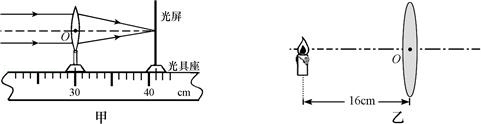

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm．
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因： ．
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）； （填光学仪器）就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 （选填“靠近”或“远离”）透镜的方向移动．
-
难度：
使用次数：147
入库时间：2014-12-31
小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：
物理量
次数 钩码总重G/N 钩码上升的高度h/m 测力计示数F/N 测力计移动距离s/m 机械效率 η
1 4 0.1 1.8 0.3
2 6 0.1 2.4 0.3 83%
3 4 0.1 1.4 0.5 57%
4 4 0.2 1.4 1.0 57%
（1）在实验中，测绳端拉力F 时，应竖直向上 拉动弹簧测力计且在拉动过程中读数；第1次实验测得的机械效率为 ．
（2）分析表中数据可知：第2次实验是用 图做的；第4次实验是用 图做的．（选填“a”、“b”或“c”）
（3）分析第1、2次实验数据可知：使用同一滑轮组， 可以提高滑轮组的机械效率；分析第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率 ．分析第3、4次实验数据可知：滑轮组的机械效率与物体被提升的高度 ．
（4）若小明在实验时弹簧测力计拉动方向偏离了竖直方向，则测出的机械效率将 （选填“变大”、“不变”或“变小”）．
-
难度：
使用次数：63
入库时间：2014-12-31
学校实验室购买了一批规格为“2.5V 0.75W”的小灯泡，小明利用其中一只小灯泡做“测量小灯泡电功率”的实验：

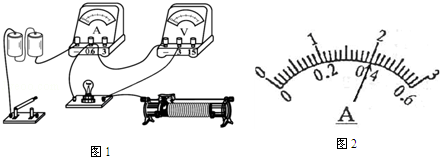

（1）请你用笔画线代替导线，帮小明将图1中的电路连接完整，要求滑片P向右移动时，电压表的示数要变大；
（2）小明连接完电路后闭合开关，发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片P，电压表的示数基本不变．发生故障的原因可能是滑动变阻器 ，或者灯泡 断路 ．
（3）排除故障后，小明移动滑动变阻器的滑片P，将三次实验时电压表和电流表的示数记录到表中；当电压表的示数为2.5V时，电流表示数如图2，其读数为 A，此时小灯泡的电功率为 W；
次数 第一次 第二次 第三次
电压/V 2 2.5 2.8
电流/A 0.34 0.42
（4）小明查看了小灯泡的说明书，了解到生产这批小灯泡钨丝的横截面积是一定的．分析实验数据后，可知这个小灯泡内钨丝的长度与合格产品相比是 ．（选填“长了”或“短了”）
（5）最后小明将实验数据整理计算后，得到了一组功率P 与电压的平方U2的数据，能正确表示该小灯泡P 与U2关系的是： ．
A、
B、
C、
D、
-
难度：
使用次数：99
入库时间：2014-12-31
如图是2013重庆国际马拉松赛比赛计时车，当比赛队伍行进路程约9公里时，车上计时30分钟：
（1）求比赛队伍行进前9公里的平均速度？
（2）该车在南滨路某水平路段匀速直线运动200m时，受到水平方向的阻力为1200N，求该车在此路段发动机牵引力所做的功？
-
难度：
使用次数：823
入库时间：2014-12-31
如图所示，电源电压为12V且恒定不变，电阻R1的阻值为40Ω，电阻R3的阻值为60Ω．当开关S、S1和S2都闭合时，电流表的示数为0.8A，求：
（1）电阻R2的阻值是多少？
（2）当开关S闭合，S1、S2都断开时，通过电阻R2的电流是多少？
（3）当开关S闭合，S1、S2都断开时，电阻R1在10s内产生的热量？
