难度：
使用次数：129
入库时间：2014-12-31小明同学利用电压表和电流表测量电阻R1的阻值，实验电路如图甲所示．
（1）按照图甲所示的电路图，用笔画线表示导线将图乙中的电路连接完成．
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V2的示数如图丙所示，由此可知，电阻R1= Ω．
（3）将电阻R1两端的电压表拆下，并联在滑动变阻器两端，滑动变阻器滑片由左端向右端移动过程中，示数变大的电表是 （选填“电压表V1”、“电压表V2”或“电流表”），滑动变阻器的实际功率如何变化？ （已知R1＜R2，且滑片移动过程中电路中各元件均未损坏）．
-
难度：
使用次数：137
入库时间：2014-12-31
雅安地震牵动全国人民的心，在抗震救灾中，挖掘机发挥了很大的作用．某型号挖掘机的质量3000kg，两履带与地面接触的总面积1.5m2．挖掘机在6s内将装满铲斗质量为0.75t的泥石送到岸边，挖掘深度h=2m．（如图乙所示）（取g=10N/kg）请回答：
（1）如图所示的挖掘机和日常观察到的挖掘机工作场景中包含着许多科学知识，例如：履带有很粗的条纹，是为了增大摩擦．请你在挖掘机工作场景中寻找另一例科学现象，并用所学知识作解释 ．（请填在答题卡的表格中）
（2）挖掘机静止在水平地面上不工作时对地面的压强多大？
（3）挖掘机每挖一次泥石并水平移送到岸边，对泥石做功多少？（假设每次都装满铲斗）
（4）若发动机的总功率是20kW，挖泥过程中挖掘机的机械效率多大？
-
难度：
使用次数：58
入库时间：2014-12-31
小明利用硬棒（质量可忽略不计）、细线、若干物体、刻度尺等器材来测量物体的重力、某种油的密度ρ油．

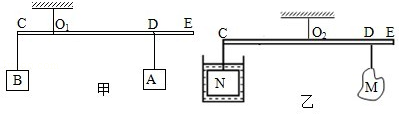

（1）如图甲所示，物体A重8N，保持O1点位置不变，在C处挂上物体B，要计算出物体B的重力值，需要测量的量是 ；再挂上不同重力的物体，移动物体A的位置，每次都使硬棒在水平位置平衡，计算出待测物的重力值，分别在O1E上物体A所挂处标出相应的重力值所对应的刻度，就制成了一根能直接读出待测物体重力的杠杆，那么，该杠杆的刻度均匀吗？ ．
（2）小明继续实验．首先，用细线系在硬棒的中点O2并把硬棒悬挂起来，硬棒在水平位置平衡；然后，将物体M挂在硬棒的右端点E、密度为ρ的金属块N挂在硬棒的左端点C，使硬棒在水平位置再次平衡；最后，当把金属块N浸没在待测密度的油中，把物体M从E点移动到D点时，硬棒第三次在水平位置平衡，如图乙所示．如果用L1表示O2、C两点间的距离，用L2表示O2、D两点间的距离，请证明ρ油= ．
-
难度：
使用次数：141
入库时间：2014-12-31

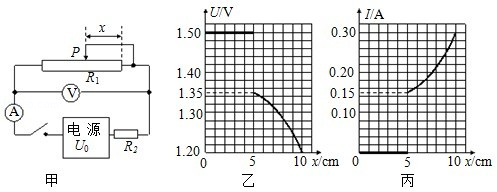

如图甲所示电路中，电源电压保持不变，初始时滑动变阻器R1的滑片P在最右端，合上开关后滑片P向左滑动，电压表读数U与x、电流表读数I与x的关系如图乙、丙所示．
请回答：
（1）仔细观察图乙、丙中电压表和电流表的读数，可以判断出当x＜5cm时，电路中出现了 （选填“短路”或“断路”），电源电压是 V．（2）定值电阻R2的阻值多大？
（3）闭合开关，滑动变阻器的滑片P在最左端时，电路消耗的总功率多大？
（4）请比较：闭合开关，在滑片P从x=5cm处向左滑动到x=10cm处的过程中，滑动变阻器R1与定值电阻R2产生的热量哪个多？（请通过计算说明）
