难度：
使用次数：376
入库时间：2014-12-30五、如图是手电筒的结构示意图，请在虚线框内画出它的电路图．
-
难度：
使用次数：493
入库时间：2014-12-30

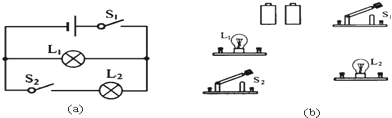

请根据图（a）所示的电路图，将（b）图中的各电路元件连接成对应的电路（用笔画线作导线）．
-
难度：
使用次数：468
入库时间：2014-12-30

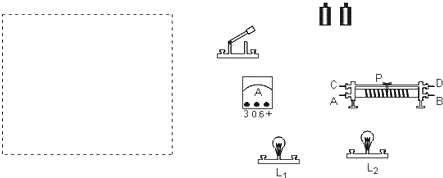

按要求设计并连接电路．要求：（1）两灯并联；（2）电流表测灯L1的电流；（3）变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮．则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路．
-
难度：
使用次数：312
入库时间：2014-12-30

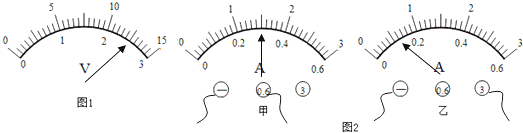

如图1为电压表的刻度盘，如果使用的是0～3V的量程，则此时的读数为 V；如使用的是0～15V的量程，则此时的读数为 V．如图2所示，甲表读数是 ；乙表读数是 ．
-
难度：
使用次数：534
入库时间：2014-12-30

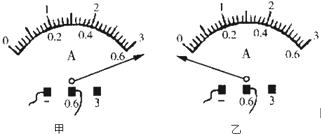

王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是 ，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是 ．
