难度：
使用次数：117
入库时间：2014-12-29一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角，如图所示．在图中做出反射光路及大致折射光路图．
-
难度：
使用次数：123
入库时间：2014-12-29
A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．
-
难度：
使用次数：148
入库时间：2014-12-29

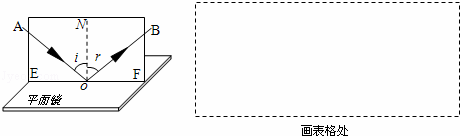

小明利用如图所示的实验装置，进行“探究光的反射定律”的实验．
（1）让一细光束沿平面E射到镜面O点，在平面E上可看到入射光线AO，若将纸板F向前或向后折，在纸板F上不能看到反射光线，这说明反射光线与入射光线 同一平面内．
（2）小明还想探究反射角和入射角的关系．具体做法是改变入射光线的方向，观察反射光线的方向是否改变，用量角器测量入射角和反射角，把测量结果记录在表格中，请你设计一个实验表格，要求做三次实验．
（3）若将一束光贴着纸板F沿BO射到O点，光将沿图中的 方向射出，因为在光的反射现象中光路是 的．
-
难度：
使用次数：141
入库时间：2014-12-29

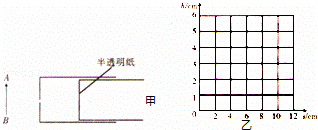

一位同学用易拉罐做小孔成像实验．
（1）请在甲图中做出蜡烛AB的像
（2）发现蜡烛和小孔的位置固定后，半透明纸离小孔越近，像就越大他测出了不同距离时像的高度，记录在下面的表格中：
像的高度h/cm 1.0 2.0 3.0 4.0 5.0
像到小孔的距离s/cm 2.0 4.0 6.0 8.0 10.0
请你根据表中的数据在图乙所示的坐标中划出h与s的关系图象．
（3）从图象中可以看出h与s的关系为 ．
（4）知道树荫下的圆形光斑就是太阳通过树叶的小孔在地面上成的像，他测出了光斑的直径为7.0cm，光斑到小孔的距离为7.5m，从书上查到从太阳到地球的距离为1.5×1011 m，由此可估算出太阳的直径为 m．（可根据几何相似三角形求解）
-
难度：
使用次数：159
入库时间：2014-12-29
一座铁路桥，正桥长780m，桥全长2080m，一辆全长120m的列车通过正桥的时间整好为1min，问该火车全部过桥的时间为多少s？
