难度：
使用次数：117

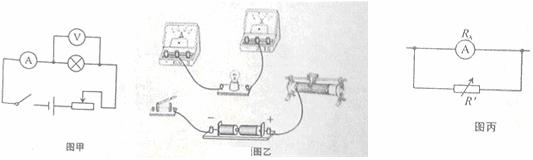

入库时间：2014-12-28小明利用图甲所示的电路图测小灯泡的电阻。
（1）请你根据电路图用笔画线代替导线，将图乙中的实验装置图连接完整。
（2）实验中，用U、I分别表示电压表、电流表的读数，则小灯泡的电阻R＝_______。
（3）若实验室只提供较小量程的电流表与一个电阻箱R′（能读出电阻值的变阻器）并联，减小通过电流表的电流，如图丙所示。老师肯定了他的想法，并指出电流表的内阻RA不为零，可以看成一个小电阻。为了保护电流表，在接入电路前，电阻箱的阻值应该调到最________（选填“大”或“小”）
-
难度：
使用次数：101
入库时间：2014-12-28

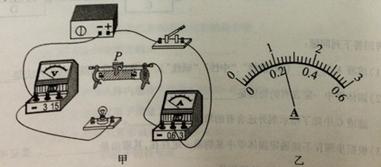

图甲是测量小灯泡（U额=2.5V）电阻的电路。电源电压恒为4V。
（1）请将图甲中的电路连接完整。（要求滑片P向右滑动时电灯变亮，导线不允许交叉）
（2）实验中，滑动变阻器除了
保护电路外，还可以 。（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为 A。这5次实验中，灯泡电阻的最大值为 Ω（结果保留两位小数）。为了
完成这5次实验，应该选取最大阻值不小于 Ω的滑动变阻器。实验次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.22
0.19
0.16
0.10
-
难度：
使用次数：50
入库时间：2014-12-28
有一个额定电压为2.5V、用欧姆表测得阻值约为5Ω的小灯泡，小红同学为了知道其在各种电压下的阻值情况，选用了下列器材：电压为6V的电源、量程为0～3V的电压表、量程为0～0.6A的电流表、若干根导线、开关，还有两只滑动变阻器（A：10Ω、1A；B：20Ω、1A）供选用。
（1）小红应选用滑动变阻器 。（选填“A”或“B”）
（2）画出小红进行实验的电路图。
（3）测量多组数据后，小红通过计算电阻值，发现各阻值相差较大，其中最大的是12. 5Ω，最小的是5. 8Ω，请你分析一下，产生这种情况的原因是 。
（4）小红最后用算出的这几次电阻值的平均值作为小灯泡的电阻值，你认为这是 的。（选填“合理”或“不合理”）
-
难度：
使用次数：200
入库时间：2014-12-28
科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系。于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10cm的封闭液柱。选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12V不变。
(1)闭合开关前，滑动变阻器的滑片应处在 端。
实验次数
1
2
3
4
液柱长度L/cm
10
15
20
25
液柱电阻R/Ω
300
670
1204
1870
(2)闭合开关，移动滑动变阻器的滑片，当电压表示数为9V时，记录第1次电流表示数并
计算出液柱的电阻。将乳胶管均匀拉长，重复上述实验，数据记录如右表。实验中第1次电流表的示数应是 A。(3)查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比。但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍。请对此作出合理的解释： 。
