难度：
使用次数：209

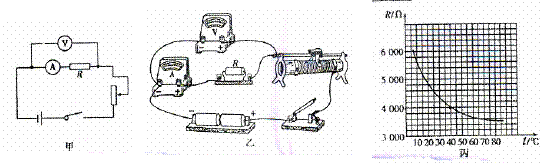

入库时间：2014-12-28某负温度系数（NTC）的温敏电阻R，其阻值与温度的关系如图丙。现用该电阻测量环境的温度，实验电路如图甲：
（1）据图甲，将图乙连接完整，且使滑片向右滑动时，电流表的示数增大；
（2）该温敏电阻的阻值随温度的降低而
（3）当温敏电阻在某环境中放置足够长时间后。电压表凑数为2V，电流表读数为0.5mA，此时温敏电阻的阻值是 Ω，该环境温度是 ℃。
-
难度：
使用次数：152
入库时间：2014-12-28
某同学在课外研究性学习中发现，一些不能当做电源使用的旧干电池仍然存在较大的电压。他从网上查询得知，是因为旧干电池的内部本身存在较大的电阻（简称内阻），其状况相当于1节干电池与一个电阻R1串联，电池符号可用如图
所示的方式进行表示。现有以下实验器材，要想测出一节旧干电池的内阻，请你根据实验需要选择合适的实验器材，完成实验任务。
实验器材：旧干电池1节（电压大约在1.0V～1.2V之间，内阻大约在2Ω～3Ω之间）；电流表1只（量程0～0.6A，0～3A）；电阻4个，分别为R1 =2Ω、R2 =3Ω、R3 =100Ω、R4 = 150Ω；开关2个，导线若干。
（1）电流表的量程应选 ，选用的2个电阻为 、 。
（2）请在答题卡虚线方框中画出实验电路图（电池组的符号用
表示）。
（3）根据画出的电路图，写出实验步骤，用字母表示出实验过程中测量的物理量。
①
②
③用测量的物理量和已知量符号表示出1节旧干电池的内阻RX的计算表达式：RX =
-
难度：
使用次数：112
入库时间：2014-12-28

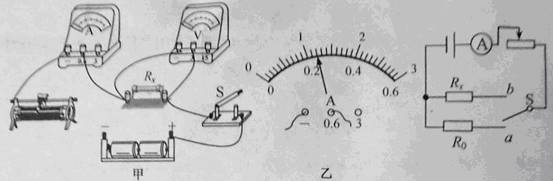

如图（甲）所示是测量定值电阻Rx阻值的实验电路。
（1）请将实验电路用笔划线代替导线连接完整。
（2）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路的故障可能是_______断路。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图（乙）所示，则通过电阻的电流为___________A，阻值为__________Ω。
（3）实验结束后，老师向同学们提出：“如果不适用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”。如图是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；
再将接到b，读出电流表的示数I2；I2Rx= I1R0由可得Rx=
。试对小明的方案做出评价（必须简要说明理由）
-
难度：
使用次数：66
入库时间：2014-12-28

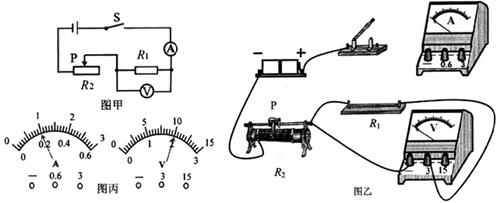

同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是________或_______________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?理由是_____________________________________________
-
难度：
使用次数：161
入库时间：2014-12-28
某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示，已知电阻R1约为2Ω，电阻R2约为5Ω，电阻R3约为20Ω，该实验供选用的器材有：
A. 电源（电压恒定9V） E.滑动变阻器（最大电阻10Ω，额定电流1.5A）
B. 电流表（量程0~0.6A）F. 滑动变阻器（最大电阻20Ω，额定电流1.5A）
C. 电压表（量程0~3V） G. 滑动变阻器（最大电阻60Ω，额定电流0.6A）
（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是 （选字母编号）
（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接。
（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为 V ,电阻的阻值为 欧。
