难度：
使用次数：334

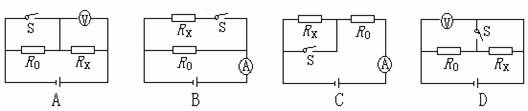

入库时间：2014-12-28下图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）
-
难度：
使用次数：105
入库时间：2014-12-28
如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 (以上两空均填“变大”、“变小”或“不变”)
-
难度：
使用次数：110
入库时间：2014-12-28
伏安法测电阻RX的实验中，我们用如图所示电路进行测量。测量结果是用电压表读数除以电流表读数来表示，而作为用电器，电压表和电流表是有电阻的，会造成实验误差。
（1）电源接通前，滑动变阻器的滑片应在_____________（选填“左端”、“右端”或“任意位置”）；
（2）测量值比真实值________（选填“偏大”、“偏小”或“相同”）
（3）如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为RV和RA，则RX更准确的表达式为_______________（数学表达式用已知字母表示）。
-
难度：
使用次数：101
入库时间：2014-12-28
根据要求完成测小灯泡电阻的实验
器材：电池组、电流表、电压表、滑动变阻器、小灯泡、开关各一个、导线若干。
（1）请在虚线框内画出电路图，用笔画线代替导线完成下图电路连接。
（2）实验中，电流表和电压表的示数如下图所示，电流表的示数为_________A，灯泡的电阻为________________Ω。
-
难度：
使用次数：96
入库时间：2014-12-28
小雨同学实验时遇到了一个难题：他想测量一个电压约为15V的电源的电压，可是手边只有：量程为3V的电压表一只，开关一个，阻值为R1=1Ω、R2=5Ω、R3=1000Ω的电阻各一个以及导线若干。思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量。
⑴请在下边的虚线框内完成小雨测量时的电路图。（在图中电阻符号旁必须标明R或R或R ）
⑵如果用U＇表示电压表的读数，请写出电源电压U的表达式：U=____。
