难度：
使用次数：263

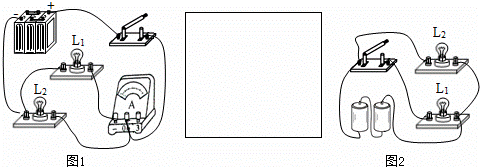

入库时间：2014-12-26如图1的实物图，请在中间的方框中画出实物图对应电路图．如图2所示，闭合开关S，电灯L1与L2的连接方式是 联；断开开关S，会发生的现象是 ；电路连接的不妥之处是 ．
-
难度：
使用次数：171
入库时间：2014-12-26
如图为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表 （选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表 （选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表 （选填“有”或“无”）示数．
-
难度：
使用次数：170
入库时间：2014-12-26
如图1所示，电源由四节干电池串联而成，则电源电压为 V，R1=20Ω．闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，通过R2的电流为 mA，通过R1的电流是 A．若将R1与R2并联以后等效为一个电阻记作R总，你认为R总 小于 R1（填大于、小于或等于），这是因为 ．
-
难度：
使用次数：247
入库时间：2014-12-26

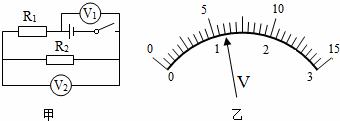

如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为 V和 V．
-
难度：
使用次数：110
入库时间：2014-12-26
质量为10kg的水，C水=4.2×103J/（kg•℃），温度从20℃升高到50℃吸收的热量是 ；这些水吸收的热量等于 m3天然气所完全燃烧所放出的热量；假如一个电加热器的功率是2kW，其物理意义是 ，如果用该加热器加热需要700秒，那么这个加热器的加热效率是 ．（天然气热值为4.2×107J/m3）
