难度：
使用次数：349

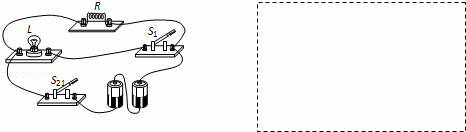

入库时间：2014-12-25根据图中所示的实物连接图，在方框内画出电路图．
-
难度：
使用次数：272
入库时间：2014-12-25

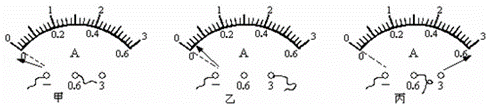

甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
-
难度：
使用次数：122
入库时间：2014-12-25
如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（ ）
A．灯L1断路 B． 灯L2断路 C． 开关S断路 D． 灯L2短路
-
难度：
使用次数：85
入库时间：2014-12-25
如图所示的四个电路图中，两灯泡完全相同，电源由两节干电池提供，开关闭合后测得灯泡两端的电压均为1.5V，正确连接关系的是（ ）
A.
B．
C．
D．
-
难度：
使用次数：169
入库时间：2014-12-25
小明学习了热学的有关知识后，知道水的比热容是4.2×103J/（kg•℃）．他想估算一下自己家每天烧水、煮饭、炒菜需要的热量，于是小明仔细记录了他家每天烧水、煮饭、炒菜需要燃烧的煤，并把它折算成烧水需要的热量，相当于每天将30kg20℃的水烧开（在标准大气压下）．
（1）小明家每天烧水、煮饭、炒菜需要多少热量？
（2）如果普通煤的热值为3×107J/kg，从理论上讲小明家每天烧水、煮饭、炒菜需要多少千克煤？
（3）小明家实际平均每天需要烧4块蜂窝煤，按每块蜂窝煤含煤量0.5kg算，他家每天实际用煤2kg，由此小明计算出他家煤炉的效率只有16.5%，你认为小明家煤炉效率低的原因是什么？
