难度：
使用次数：126

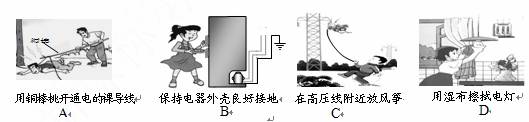

入库时间：2014-12-24下图所示的各种做法中，符合安全用电原则的是（ ）
-
难度：
使用次数：53
入库时间：2014-12-24

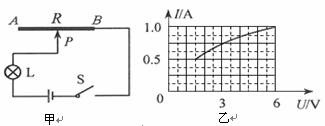

图甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图8乙所示。当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路电阻阻值最接近的是（ ）
1Ω B. 3Ω C. 5Ω D. 6Ω
-
难度：
使用次数：143
入库时间：2014-12-24
如右图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（ ）
A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D．电压表的示数变小，灯L变亮
-
难度：
使用次数：95
入库时间：2014-12-24
右图所示电路中，电源电压6V保持不变。只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数为0.6A。则开关S2闭合前后R1消耗的电功率相差（ ）
A．3. 2W B．1. 0W C．1. 2W D．2. 2W
-
难度：
使用次数：212
入库时间：2014-12-24
下列关于串、并联电路规律的说法中正确的是（ ）
A．各用电器两端电压相等的电路就是并联电路
B．并联电路总电流等于各支路电流之和
C．并联电路某一用电器断路不会影响其它用电器的正常工作
D．通过各用电器电流大小相等的电路就是串联电路
