难度：
使用次数：187
入库时间：2014-12-24小明想在家里安装一盏照明灯，图是他设计的电路，请你帮他在图9中的虚线框内填入开关和电灯的符号。小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为 。
-
难度：
使用次数：294
入库时间：2014-12-24
利用如图所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与 R的关系图像，如图12所示。由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V不变。
-
难度：
使用次数：58
入库时间：2014-12-24
如图所示的电路，开关闭合后，当电压表的示数从7V变为4V时，电流表的示数减小0．3A，若R的阻值不变，则该电阻所消耗的电功率减小_______W，R的阻值大小为________Ω。
-
难度：
使用次数：77
入库时间：2014-12-24

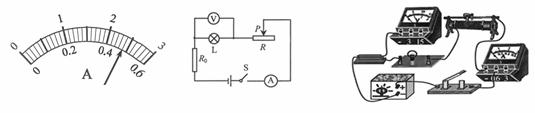

图是小明设计的测量一小灯泡额定功率的电路图。已知定值电阻Ro=15
，滑动变阻器R(20 1A)，电源电压为18V，小灯泡的额定电压为6V、额定功率约为3W。(1)闭合开关S前，滑片P应滑到最_______。(选填“左端”或“右端”)
(2)请用笔画线代替导线将实物图补充完整。
(3)小明正确连接电路后，进行实验。小灯泡正常发光时，电流表的指针如图所示，通过小灯泡的电流为_______A，其额定功率为_______W。
(4)电路中定值电阻Ro的作用是：_____________________。http://w ww.x kb1. com
(5)小明完成上述实验后，小红发观电流表已坏，她利剩余器材和老师又给的两个开关S1、S2及导线，也完成了对小灯泡额定功率的测量。请你在右侧的虚线框内画出小红完成实验设计的电路图。
-
难度：
使用次数：70
入库时间：2014-12-24
如图所示电路，电源电压不变，R1=12Ω，小灯泡标有“6V 12W”（电阻不变）。求： (1)只闭合Sl时，电流表示数为0．8A，则电源电压为多大？
(2)当Sl、S2、S3都闭合时，将滑片P移动到b端，电流表的示数为1．2A，则滑动变阻器的最大阻值是多少？
