难度：
使用次数：191
入库时间：2014-12-21如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．
-
难度：
使用次数：189
入库时间：2014-12-21
某实验小组的同学用如图所示的器材测量小灯泡的电功率。已知待测小灯泡额定电压为3.8 V，小灯泡的额定功率估计在1.2 W左右。要求：（1）用笔画出导线完成电路的连接，要求滑片向右移灯变亮。（2）在虚线框中画出相应的电路图。（3）设计出实验记录表格。
（4）小明在测一个额定电压为U0的小灯泡的额定电功率实验中，发现没有电压表，他又找到一个已知电阻R0、若干开关和导线。请你帮助他设计出实验电路图（不重复组装电路），写出实验步骤和需要测量的物理量，并用已知量和测量量表示出小灯泡额定功率的表达式。
-
难度：
使用次数：80
入库时间：2014-12-21
在如图电路中，电源电压恒为8V，滑动变阻器R2的最大阻值为60Ω．电流表的量程为0～0.6A，电压表的量程为0～15V．求：（注：求解时画出相应的等效电路图）
⑴只闭合开关S1时，电流表示数为0.2A．则R1=?
⑵只闭合开关S2时，电压表示数为3.8V，此时小灯泡L正
常发光．则小灯泡L的额定功率PL额=?⑶开关Sl、S2、S3都闭合时，为保证各电路元件安全使用，则滑
动变阻器R2的可调范围和电流表相应的变化范围分别是多少?（结果若不能除尽请保留两位小数）
-
难度：
使用次数：114
入库时间：2014-12-21

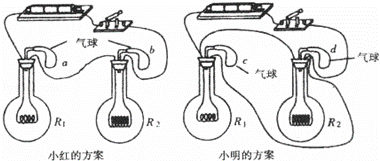

小红与小明分别用如图所示的装置探究电流一定时，电流产生的热量与电阻的关系，他们分别将两段阻值不同
的电阻丝（R1＜R2）密封在完全相同的烧瓶中，并通过短玻璃管与气球相连．（设他们所用的各种器材性能相同）（1）在这个实验中，电流产生热量的多少是通过 体现出来的．
（2）他们同时开始进行实验，在a、b两个气球中，鼓起来最快的是 ．
（3）小红和小明的实验方案
中有一个是错误的，我认为 的方案是错误的．理由是
-
难度：
使用次数：139
入库时间：2014-12-21
将电阻R1和R2串联后接在一个电压恒定的电源两端．若其中R1的电阻值不随温度的变化而变化，而R2的电阻值随温度升高而增大，随温度的下降而减小。已知R1 >R2，则对R2加热时，请你利用字
