难度：
使用次数：171
入库时间：2014-12-19根据下列要求作图：

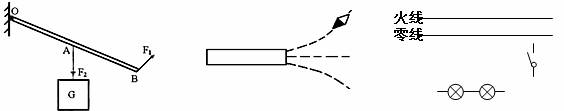

⑴如图所示，轻质硬棒OB可绕O点转动，在A处挂上一个重物G后，在B点施加一个力F，使硬棒静止于图示位置，画出F1的力臂l1，及F2的力臂l2。
⑵如图，磁体旁小磁针静止时所指的方向如图所示（小磁针黑端为N极），请画出图中任一条磁感线的方向，并标出磁体的S、N极。
⑶小亮发现教室中一个开关可以同时控制两盏额定电压为220V的灯，并且这两盏灯能正常发光．请你在图中画出电路的正确连接情况．
-
难度：
使用次数：192
入库时间：2014-12-19
按照题目要求作图：
(1)在图甲中根据给出的入射光线AO画出反射光线OB。
(2)请在图乙中把螺口灯泡和开关正确接入家庭电路中。
(3)标出图丙中通电螺线管的小磁针（静止）的南北极（用“S”和“N”表示）。
-
难度：
使用次数：102
入库时间：2014-12-19
按题目要求作图：
（1）请在图甲中画出拉力F的力臂；
图甲
（2）如图乙所示是模拟家庭照明电路的部分电路图，请你根据图中已知的信息，在火线的方框内填“火”，并将电路连接完整．
图乙
（3）如图丙所示，电磁铁的附近放置了一枚小磁针，小磁针静止时的位置如图丙所示．请在图上标出小磁针的N极和下面那条磁感线的方向．
图丙 -
难度：
使用次数：107
入库时间：2014-12-19
按题目要求作图

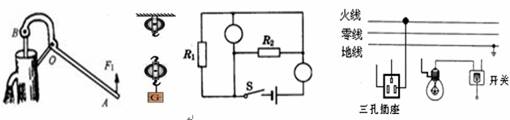

（1）F1是作用在抽水机手柄A 点的动力，O为支点，请在图中画出F1的力臂L1。
（2）画出使用该滑轮组最省力的绕线方式。
（3）在电路中的○内填上适当的电表符号，使电阻R1与R2并联。
（4）请将下列元件连接成符合安全用电要求的家庭电路。
-
难度：
使用次数：151
入库时间：2014-12-19
如图甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
