难度：
使用次数：77

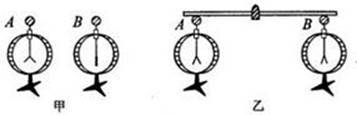

入库时间：2014-12-17如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A. 电流方向由A到B，负电荷移动的方向B到A
B. 电流方向由B到A，负电荷移动的方向A到B
C. 有电流但方向无法确定
D. 始终无电流
-
难度：
使用次数：101
入库时间：2014-12-17
小明用如图7所示的器材研究“影响电阻大小的因素”。a,b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A. 利用此装置能探究导体电阻的大小和横截面积、长度的关系
B. 利用此装置只能探究导体电阻大小和横截面积的关系
C. 小灯泡越亮，表示接入的合金丝电阻越大
D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
-
难度：
使用次数：128
入库时间：2014-12-17
如图8所示为某品牌汽车油量表工作原理的示意图，下列叙述中准确的是（ ）
A. 油量表是电流表制成的，测量的是通过Ro的电流
B. 油量表是电压表制成的，测量的是Ro两端 的电压
C. 当油量减少时，通过Ro的电流变小
D. 当油量增加时，通过Ro的电流变小
-
难度：
使用次数：137
入库时间：2014-12-17
如图所示，电源电压保持6V不变，灯泡L与定值电阻R串联，灯泡L的电阻为10Ω，R的阻值为20Ω，闭合开关后，发现灯泡不亮，电压表示数为6V，电流表有示数，则电流表的示数为（ ）
A. 0.6A B. 0.3A C. 0.2A D. 0.1A
-
难度：
使用次数：145
入库时间：2014-12-17
如图10电源电压为6V，定值电阻Ro阻值为20Ω，当滑动变阻器R （30Ω 2A）的滑片P向左滑动直至接入电路的电阻为10Ω时，通过Ro的电流Io和电流表的示数变化为（ ）
A.Io=0.6A,电流表示数不变 B. Io =0.3A，电流表示数不变
C. Io=0.3A，电流表示数变大 D. Io =0.2A，电流表示数变小
