难度：
使用次数：219

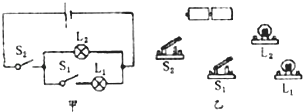

入库时间：2014-12-17请根据图甲电路图，连接好图乙实物电路．
-
难度：
使用次数：575
入库时间：2014-12-17

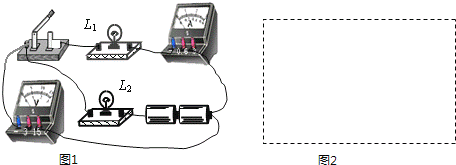

根据图1所示的实物连接图，在图2的框中画出电路图．
-
难度：
使用次数：122
入库时间：2014-12-17
请读出图中两表的示数，电压表的示数 ，电流表的示数 ．
-
难度：
使用次数：171
入库时间：2014-12-17
某同学在做“比较不同液体吸热能力”的实验时，使用相同的电加热器给液体甲和乙加热．
液体
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
（1）分析第1、4次，第2、5次或第3、6次实验数据，某同学认为：加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些．这位同学的判断是否正确？请说明理由．
（2）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的 越大，吸收的热量就越 ．（选填：“多”或“少”）
（3）通过比较第2、4次实验数据可知，液体吸收的热量多少与液体的 有关， 的吸热能力更强（选填“甲”或“乙”）
-
难度：
使用次数：132
入库时间：2014-12-17
小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路．
（2）闭合开关，排除故障，用电压表测出L1两端的电压．
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．
（4）测出AC间的电压，得出结论．
【交流与评估】
（1）在拆接电路时，开关必须 ．
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 ．
（3）小明用上面的方法能否测出L2两端的电压？ ，为什么？
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是 只测量了 ．改进方法 ．
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
