难度：
使用次数：151
入库时间：2014-12-16学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像观象。如图所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片
半透明的塑料膜蒙在空罐的口上。分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
(1)分析比较甲、乙两图，可以得出怎样的结论?
(2)分析比较甲、丙两图，又可以得出怎样的结论?
(3)通过实验，可以看到烛焰和灯丝在塑料膜上成的都是________ (选填“正立”或“倒立”)的实像，说明小孔成像的原理是________。
(4)树荫下的圆形光斑就是________通过树叶间的小孔在地面上所成的实像。
-
难度：
使用次数：179
入库时间：2014-12-16

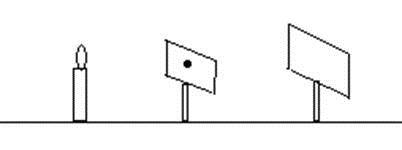

如图，在较黑暗的的屋子里，把一点燃的蜡烛放在一块半透明的塑料薄膜前面，在它们中间放一个钻有小孔的硬纸板。塑料薄膜上就会呈现出烛焰的 （选填“倒立”或“正立”） （选填“虚像”或“实像”），这个现象叫 ，此实验可以证明： 。若保持蜡烛和塑料薄膜的位置不动，把硬纸板向烛焰靠近，则烛焰的像会 （选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：75
入库时间：2014-12-16

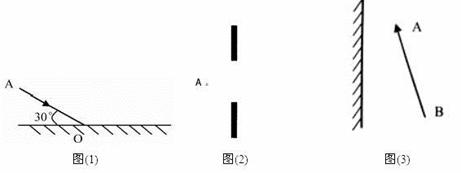

1)请完成图(1)中的光路图，并标出反射角的度数．
2)A为人眼位置，请用光路图作出图(2)中通过小窗中所观察到的范围．
3)用对称法作出图(3)中物AB在平面镜是的像
-
难度：
使用次数：142
入库时间：2014-12-16

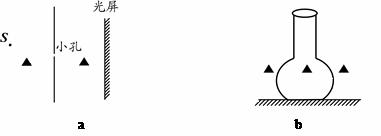

按要求作图
（1）如图a所示，小孔前有一发光点S，利用光的传播规律作出它经过小孔在光屏上的落点．
（2）如图b所示，一个花瓶静置在水平桌面上，作出桌面对花瓶支持力F的示意图．
-
难度：
使用次数：168
入库时间：2014-12-16
完成下面作图：
(1)如图甲，路灯下站着小赵，小芳，小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S的位置
(2)现在时刻是下午的2点40分，请在图乙画出此刻从时钟正对面的镜子里看见的时针和分针的位置．(说明：①注意分针要比时针长；②时针只要画在对应的区间范围内即可．)
(3)一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图丙中画出它的入射光线和反射光线的大致方向．
