入库时间：2014-12-16小明同学用易拉罐做小孔成像实验，他在空易拉罐底部的中央，用钉子戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明塑料薄膜。
（1）小明把易拉罐正对着点燃的蜡烛(如右图所示)，则在半透明纸上会看到蜡烛的______（选填“正立”或“倒立”）的像，这现象可用光的_________________知识解释．
（2）小明实验时发现小孔成像的大小会变化，于是他设计实验探究小孔所成像的大与哪些因素有关。他猜想所成像的大小可能与蜡烛到小孔的距离、物体的高度以及像到小孔的距离有关。于是他用同一支蜡烛实验，且保持蜡烛到小孔的距离不变，在多次改变小孔到半透明纸之间的距离时，他测出了像的高度（见下表）．小孔到半透明纸的距离s／cm
2.0
4.0
6.0
8.0
10.0
像的高度h／cm
1.0
2.0
3.0
4.0
5.0
从表格中可以看出：当蜡烛和小孔的距离保持不变时，半透明纸离小孔越远，所成的像越_________。请你根据有关结论判断：当半透明纸距小孔13 cm时，像的高度是________cm．
（3）通过实验，小明得到了正确的结论后很高兴．但他又想，像的大小会不会跟蜡烛离小孔的距离有关呢?在设计这个实验时小明应注意控制___________________、______________________不变。
-
难度：
使用次数：154
入库时间：2014-12-16

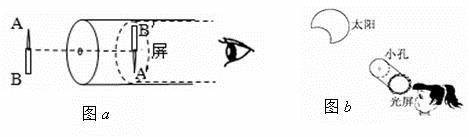

小华用两个硬纸筒制成针孔照相机探究小孔成像，如图a所示。
（1）请在图a中画图解释蜡烛AB在屏上所成A′B′像的原因。
（2）2009年夏季，中国出现了日食奇观．若小华借助小孔成像实验装置对“
”形太阳进行观察，如图b所示，则她在半透明光屏上看到像的形状是（ ）

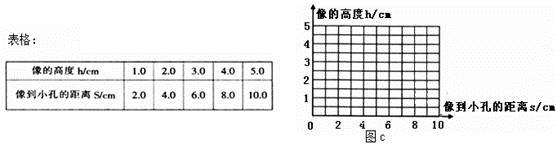

（3）①小华发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大。她测出了不同距离时像的高度，填在表格中。请根据表格中的数据，在图c中作出像的高度h随像到小孔的距离s变化的图线。根据表中的数据及描绘的图线可得到：蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离S关系的数学表达式为 。

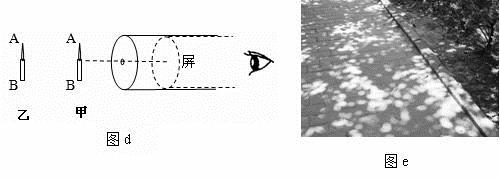

②如图d所示，小孔的位置和屏的位置固定后，只将蜡烛AB由甲位置移到乙位置，可观察到屏上蜡烛的像_________（选填“变大”、“变小”或“不变”）。
（4）晴天的正午时分，走在泰兴羌溪公园茂密的樟树林下，你会看到阳光透过树叶的缝隙而在地上留下许多大小不同的圆形光斑（如图e所示），这是 （选填“太阳”、“树叶的缝隙”或“树叶”）的 （选填“像”或“影子”），光斑大小不同的原因是 。
-
难度：
使用次数：122
入库时间：2014-12-16
下表列出的是在进行实验探究时遇到的一些实际问题，请你把解决问题的方法填写在表中对应的空格里。
题号
实际问题
解决方法
（1）
为了探究光在空气中的传播情况，按亮激光小手电，但不能直接观察到光的传播路径．
__________________
（2）
探究影响声音强弱的因素，敲鼓时，不易观察鼓面振动的幅度。
__________________xkb1.com
-
难度：
使用次数：154
入库时间：2014-12-16
晴天正午，小明与同学从树荫下走过时，发现地面上有许多大小、形状不同的光斑，如图所示，光斑的形状与什么要素有关呢？光斑有如何形成的呢？对此探明马上进行了探究，他们猜想光斑的形状：
a．与树叶形状有关，光斑是树叶的影子
b．与树叶间空隙形状有关；
c．与树叶间空隙大小有关。
（1）根据所学知识，可确定猜想a是_________(合理、不合理)的；
（2）为了进行探究，他们制作了甲乙丙丁四个带孔的卡片，如图所示，其中甲、乙卡片中小孔的尺寸均为3mm，甲、丙、丁卡片中的大孔的尺寸均为2cm，且丙、丁卡片中大孔尺寸相同，在进行探究时，他们在地上铺上一张白纸，把带孔的卡片置于上方，让太阳光通过卡片上的孔，观察纸面上出现的光斑形状。
让你在甲、乙、丙、丁四张卡片中选择一张卡片用来验证光斑的形状与树叶间空隙形状有关，你选用________卡片；在探究光斑形状与树叶间空隙大小是否有关时，小明选用甲卡片进行实验探究，发现白纸上得到四个圆形光斑，由此得出光斑的形状与树叶间空隙大小无关的结论，这结论_________（可靠、不可靠），若由你进行探究，你
将如何设计带孔的卡片？请在虚线框内画出孔的形状。
（3）通过探究，他们得到了以下结论，其中错误的是_________。A．通过小孔形成的圆形光斑是像，通过大孔形成的光斑不是像；
B．小孔形成的光斑与小孔的形状无关，大孔形成的光斑与
大孔的形状有关C．小孔和大孔所形成的光斑，其大小均与孔到地面的距离有关；w w w .x k b 1.c o m
D．不管光斑是不是像，他们都是有光的直线传播形成的
甲 乙 丙 丁
-
难度：
使用次数：109
入库时间：2014-12-16
学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像现象。如图所示,她们给三个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙在空罐的口上。分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
（1）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是
（选填“正立”或“倒立”）的实像，说明小孔成像的原理是 。
（2）树荫下的圆形光斑就是 通过树叶间的小孔在地面上所成的实像。
