难度：
使用次数：173

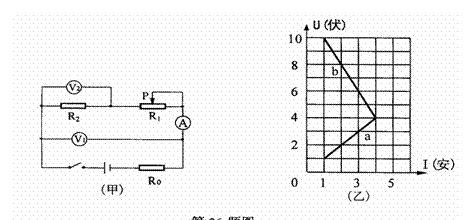

入库时间：2014-12-16在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是( )
A电压表Vl示数变化图线为a，且电阻R0为1欧
B电压表V1示数变化图线为a，且电阻R0为2欧
C电压表V1示数变化图线为b，且电阻R0为1欧
D电压表V1示数变化图线为b，且电阻R0为2欧
-
难度：
使用次数：134
入库时间：2014-12-16
如图所示，均匀杆AB长为L，可以绕转轴A点在竖直平面内自由转动，在A点正上方距离L处固定一个小定滑轮，细绳通过定滑轮与杆的另一端B相连，并将杆从水平位置缓慢向上拉起。已知杆水平时，细绳的拉力为T1,杆与水平面夹角为30°时，细绳的拉力为T2，则T1:T2是( )
A.
:1 B.2:1 C. 1: D.1:1
-
难度：
使用次数：115
入库时间：2014-12-16
如图所示的电路中，电源电压保持不变。下列关于电路故障的判断，正确的是（ ）
A．若R1断路，电流表示数变小，电压表示数为零。
B．若R2断路，电流表示数变小，电压表示数变大。
C．若R3断路，电流表示数为零，电压表示数变小。
D．若R4短路，电流表示数变小，电压表示数变大。
-
难度：
使用次数：55
入库时间：2014-12-16
容器内原来盛有水银，有一只小铁球浮在水银面上，如图（a）所示。现再向容器里倒入油，使小铁球完全浸没在这两种液体中，如图（b）所示，则（ ）
A．铁球受到的浮力增大
B．铁球受到油的压力而下沉了些
C．铁球上升些使它在水银中的体积减小
D．铁球保持原来的位置不动
-
难度：
使用次数：53
入库时间：2014-12-16
一个用半导体材料制成的电阻D，其电流I随它两端电压U的关系如图（a）所示，如果它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P。现将它们连接为如图（b）所示的电路，再接在该电源的两端，设电阻D和电阻R1、R2消耗的电功率分别 是PD、P1、P2，下列判断中错误的是（ ）
A．P1>P2 B．P1>4PD
C．PD<P2 D．P1<4P2
