难度：
使用次数：63

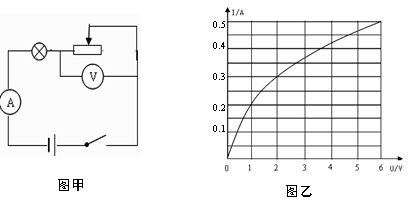

入库时间：2014-12-15小红同学在测量小灯泡正常发光的电阻的实验中，选用的电源电压为9V且保持不变,小灯炮标有 “0.3A ”字样,该同学设计了如图甲所示的电路：
（1）小华说该电路有一处不妥，请指出 。
（2）经过讨论，他们认为用这个电路仍然可以测出灯泡正常发光的电阻。于是他们通过调节滑动变阻器测量了多组电压表和电流表的数据，并作出了小灯泡的电流随电压的变化图像，如图乙所示。则当电压表的示数为 V时，小灯泡正常发光。利用条件可求出小灯泡正常发光时的电阻为 Ω，额定功率为 W。
（3）小红利用甲图的电路按照正确的步骤进行实验，发现在闭合开关时，小灯泡是不亮的。这是什么原因呢？小红观察到在闭合开关时，电压表的读数为8V。由此可知，小灯泡此时消耗的实际功率仅为 W，比额定功率小许多，因此不足以使灯泡发光。由此还可以求出滑动变阻器的最大阻值是 Ω。
-
难度：
使用次数：68
入库时间：2014-12-15

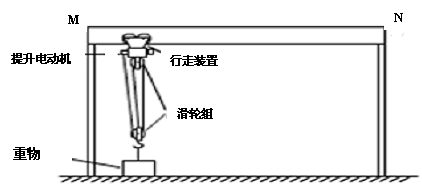

如图是简易电动门式起重机的结构示意图，MN为长4m、质量可以不计的横梁，行走装置可以把提起的重物在横梁上左右移动，提升电动机通过钢丝绳和滑轮组提起重物，滑轮组的结构如图所示。已知动滑轮的重力为1×103N，g取10N／kg，钢丝绳重和滑轮组的轮、轴间摩擦不计。当起重机提起0.3t的重物以0.2m/s的速度匀速竖直向上运动时：（1）求滑轮组的机械效率。
（2）求电动机拉动钢丝绳的功率。
（3）若行走装置、提升电动机和定滑轮三者的总重是2.2×103N，行走装置使提起的重物沿横梁从中点A移到某点B时，N点受到的向上的支持力增加了1.55×103N，则该点B离M点的距离是多少？
-
难度：
使用次数：132
入库时间：2014-12-15
科学家设计并制造了一艘试验太阳能帆船，如图7所示，它有四个特殊的风帆，每只风帆面积为9m2，表面布满太阳能电池，这样它既可以利用风力航行，又可以利用太阳能发电再利用电能驱动。已知船在行驶中所受阻力跟船速的关系如表格所示。某次试航时仅靠风力航行时速度为V1=2m/s，开动太阳能电池驱动的电动机后船速增加到V2=3m/s，当时在烈日照射下每平方米风帆实际获得的太阳能功率为600W，电动机的效率为η1 =80℅，设风力的功率不受船速的影响，则：
（1）风力的功率P风是多少？
（2）电动机提供的机械功率P机是多大？
（3）太阳能电池把太阳能转化为电能的效率η2是多大？
船速v/ m/s
阻力f/N
1.0
0.4×103
2.0
1.6×103
3.0
3.6×103
4.0
6.4×103
