难度：
使用次数：267
入库时间：2014-12-15如图3所示，把测量大气压强的托里拆利实验装置放在电子秤上，玻璃管A由支架固定，且跟水银槽B的底部不接触。当大气压强是1.0×105Pa时，电子秤的示数为Q，若外界大气压强下降时，电子秤的读数将（ ）
A．等于Q B．大于Q
C．小于Q D．无法确定
-
难度：
使用次数：76
入库时间：2014-12-15
如图4所示，公路边设有一大平面镜，我们从镜中看到一辆汽车向东驶到十字路口向右拐弯，这辆车实际上是向 行驶，向 拐弯。
-
难度：
使用次数：140
入库时间：2014-12-15
2007年10月24日，嫦娥一号承载着中华民族千年的奔月梦想在西昌成功发射，11月5日，嫦娥一号成功环绕月球，成为中国第一颗月球卫星。
(1)如图5所示，是某监测系统每隔2s拍摄到的火箭刚离开地面向上运动的照片，火箭的总长度为42m，在从A位置到B位置的过程中, 火箭的重力势能增加、动能 。火箭的平均速度是 m/s。 (不计火箭质量变化)
(2)在春节晚会上，现场播放了“嫦娥一号”传回的月球照片及《歌唱祖国》的音乐，这些信息是利用________传到电视台的。
-
难度：
使用次数：100
入库时间：2014-12-15
在探究浮沉条件时设计了如图6所示装置，在容器底部固定一轻质弹簧，上方连有长方体木块A，容器底部有一个出水口，当容器中水深为20cm时，木块A有2/5的体积浸在水中,此时弹簧恰好没有发生形变。(不计弹簧受到的浮力，g取10N／kg)
（1）该木块A的密度为 kg/m3。此时容器底受到水的压强为 Pa。
(2) 向容器内缓慢加水，直至木块A刚好完全浸没水中，立即停止加水，此时弹簧对木块A 的作用力为F1，在原图上画出此时水面的大致位置。
(3) 打开阀门B缓慢放水，直至木块A刚好完全离开水面时，立即关闭阀门B，此时弹簧对木块A的作用力为F2，则F1F2之比是 。
-
难度：
使用次数：200
入库时间：2014-12-15

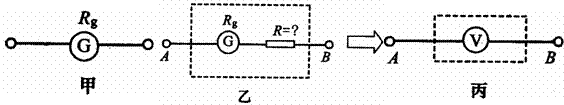

常用的电压表是由小量程的电流表G改装而成的。电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的电流表G，当有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω。
(1)若将这个电流表当成电压表使用，则刻度盘上最大刻度3mA处应该标的电压值为 V。
(2)如图乙所示，若将这电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于3V，这样A、B之间(虚线框内)就相当于一个量程为0～3V的电压表(图丙)，则串联的定值电阻R的阻值为 Ω。
