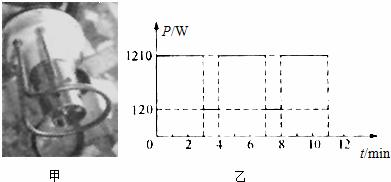

小波的妈妈为了改善早餐的营养,买了一台全自动豆浆机.下表是这个豆浆机的主要技术参数.如图甲所示是豆浆机的主要结构:中间部位是一个带动刀头的电动机,用来将原料进行粉碎打浆;外部是一个金属圆环形状的电热管,用来对液体加热煮沸.图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象.
请解答下列问题:
型 号 | SYL﹣624 |
额定电压 | 220V |
频 率 | 50Hz |
电动机功率 | 120W |
加热功率 | 1210W |
容 量 | 1000mL |
(1)豆浆机正常加热时的电流是多少?
(2)豆浆机正常加热时电热管的电阻是多少?
(3)豆浆机正常工作做一次豆浆,总共消耗的电能是多少?
如图所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V.求
(1)电阻R1的阻值;
(2)这时滑动变阻器连入电路的阻值;
(3)这时R1消耗的电功率是多少?
如图所示,L是“12V 6W”的小灯泡,R1是定值电阻,R2是最大阻值为24Ω的滑动变阻器,电源电压和灯泡电阻均不变.
(1)求小灯泡的阻值;
(2)闭合开关S、S1,滑片P在a端时,小灯泡恰能正常发光,且电流表示数为0.9A,求R1的阻值;
(3)闭合开关S,断开开关S1,求在滑片P移动过程中,灯泡消耗的最小功率.

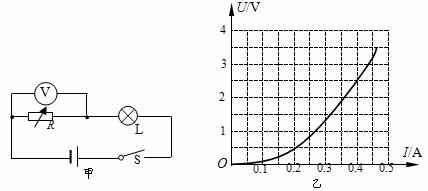

如图甲所示电路中,电源电压恒定,R为电阻箱,小灯泡两端的电压随电流变化的关系如图乙所示.将电阻箱的阻值调为R1=5Ω时,小灯泡恰能正常发光,电压表示数U1=2V.求:
(1)小灯泡的额定功率P0;
(2)电源电压U;
(3)若将电阻箱的阻值调为R2时,小灯泡消耗的实际功率为PL=0.1W,求R2的值.
图甲所示是小明的调光灯电路图,他将粗细均匀的电阻丝AB通过滑片P连入电路,小灯泡的额定电压为6V。闭合开关S后,滑片P从A端滑到B端的过程中,小灯泡的I—U关系图像如图乙所示。(电阻丝AB的阻值不随温度变化)
求:(1)小灯泡的额定功率;
(2)电阻丝AB的总电阻;
(3)当AB连入电路的阻值R1=2.5Ω时,灯泡消耗的功率为3.2W,此时灯丝的阻值为多少。
