小陆拆开收音机发现有一块电路板,其上面有许多元件和电阻联成网络,如果不拆下电阻,而要测量其中一只电阻的大小(如图所示的Rx),在给定干电池一节.电流表.电压表及导线若干的条件下,是否可以?如可以的话,请在图上画出其测量的电路图.
有两个电压表、一个电源、一个已知阻值为R0的电阻、一个开关和一些导线,要用以上器材测出未知阻值的电阻Rx,要求:
⑴在下面虚线框内分别画出两种不同方法的电路图;
⑵如果实验中电压表V1、V2的读数分别为U1、U2,请在横线写上对应的电阻Rx的表达式。
方法一:方法二:
方法一的Rx= 方法二的Rx=________________

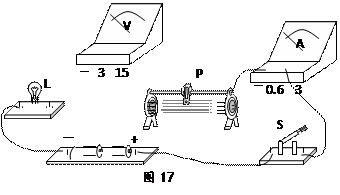

如图所示,小明要利用此电路测出小灯泡L正常发光时的电阻,请你用笔画线代替导线,完成电路,要求:闭合开关S后,当滑动变阻器的滑动触头向右移动时,小灯泡变亮。
把一个规格为“6V 3W”的小灯泡与一定值电阻R串联,如图甲所示,电源电压为9V不变,此时小灯泡恰好正常发光,不考虑小灯泡电阻受温度的影响.求
(1)小灯泡正常发光时的电阻;
(2)定值电阻R的阻值;
(3)若将它们并联在另一电压为U′的电源两端,如图乙所示,此时小灯泡的实际功率恰好是其额定功率的,则通电5min,定值电阻R产生的热量.
小华同学用如图所示的电路进行实验,已知电源电压U=12V,灯泡L标有“6V、3W”字样(不计灯丝电阻随温度的变化),滑动变阻器R0标有“50Ω、1A”字样,电流表量程为0.6A,电压表量程为15V.在实验中,为了确保测量准确,要求电表所测值不小于其量程的.要使测量准确并确保电路安全,求:
(1)灯泡L消耗的最小功率.
(2)滑动变阻器R0的阻值变化范围.
