难度：
使用次数：154
入库时间：2014-12-14如图所示，电源电压为6V，两只电表均完好，开关闭合后，发现只有一只电表的指针发生偏转，据查电路中只有一个灯泡出现了
故障，若是电压表指针发生偏转，则故障是 ；电路矫正后，若电流表和电压表示数如图所示，则此时滑动变阻器的阻值为 ．
-
难度：
使用次数：69
入库时间：2014-12-14

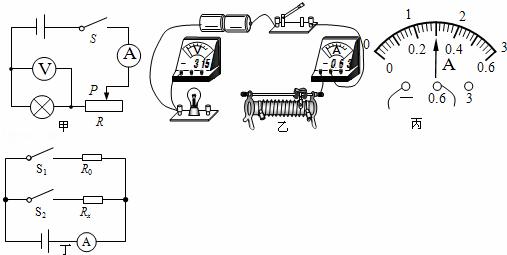

小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路．
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接．
（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是 A，小灯泡的阻值是 Ω（小数点后保留一位）；
（3）当电压值改变的时候，小灯泡的阻值 （选填“变化”或“不变”）；
（4）小明又想测某未知电阻Rx的阻值，设计了如图所示电路（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式．实验步骤：
A．按照设计的电路图连接电路
B．断开S2、闭合S1记录电流表示数为I1
C．
表达式：Rx= （用已知和测量的物理量的符号表示）
-
难度：
使用次数：124
入库时间：2014-12-14

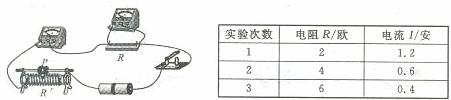

如图是某同学研究电流与电阻关系的实物图。
(1)实验时，将定值电阻R由2?换成4?，滑动变阻器R′的滑片P应向 (选填“左”或“右”)端移动才能使电阻R两端的电压保持不变。
(2)上表是他的实验记录，分析表中数据可知，他在实验时，将电阻R两端的电压控制在 伏。
-
难度：
使用次数：313
入库时间：2014-12-14
某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
-
难度：
使用次数：200
入库时间：2014-12-14
用一只电压表(无电流表)测量电阻Rx阻值的实验
【方案一】
器材：一只电压表、一个已知最大阻值为R0的滑动变阻器，电源、开关和导线若干。
实验步骤：
步骤一：请你在答题卡的虚线框中画出实验时所需的电路图；
步骤二：将滑动变阻器调到阻值最大时，闭合开关，读出电压表的示数U1；
步骤三：再将滑动变阻器 时，读出电压表的示数U2。
步骤四：根据已知量和实验所测得的物理量，写出Rx的表达式 (用符号表示)。
【方案二】
器材：一只电压表，一个阻值为R0的定值电阻、电源、开关和导线若干。
实验要求：
请你在答题卡的虚线框中画出你设计的实验电路图。
评估交流：
(1)从实验操作角度看，以上两个方案中，方案 （一/二）更好．
(2)好在 (只要求写出一条)。
