如图所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片向左移动时,电流表的示数 ,电压表示数与电流表示数之比 .(两空均选填“变大”、“变小”或“不变”)
相同材料做成的导体,长度相同,横截面积之比为S1:S2=2:3,那么将两个导体如图接入电路中,则两导体两端电压之比为U1:U2= ,通过两导体的电流之比为I1:I2= .
如图所示的电路中,灯L标有“3V 0.9W”、滑动变阻器R上标有“50Ω 1A”的字样,电压表量程为“0~3V”,电流表量程为“0~0.6A”,电源电压恒为4.5V,不考虑温度对电阻的影响.闭合开关S,为了保
证电路中各元件安全工作,滑动变阻器接入电路中的阻值范围是 Ω,电压表的示数变化范围是 V.

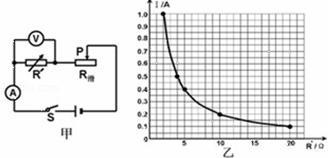

小明用图甲所示的电路,探究导体中的电流与导体电阻的关系(电源电压恒为6V).小明共做了五次实验,图乙是他根据记录的五组数据,在方格纸上描点画出的电阻箱的电流Ⅰ与其阻值R′的关系图线.则这五次实验过程中,小明控制电阻箱R′两端的电压是 V,滑动变阻器消耗的最大功率与最小功率之比为 .
如图所示电路,电源电压保持不变,R为定值电阻.闭合开关S,调节滑动变阻器R′,发现电流表示数从0.1A变为0.3A,电压表示数改变了4V.由此可判断在这一过程中滑动变阻器连入电路的阻值 (选填“变大”或“变小”),定值电阻R的电功率变化了 W.
