难度：
使用次数：102
入库时间：2014-12-10如图所示探究“电流通过导体产生的热量与电阻的关系”的实验装置．
（1）实验中通过观察 _________ 来比较电流产生的热量的多少．
（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入 _________ 相等、初温相同的同种液体．
（3）为了在较短的时间内达到明显的实验效果，实验时选用煤油而不选用水，是因为煤油的比热容 _________ 水的比热容（选填“大于”、“等于”或“小于”）．
（4）实验结论是：在电流、通电时间相同时， _________ ，产生的热量越多．
-
难度：
使用次数：116
入库时间：2014-12-10

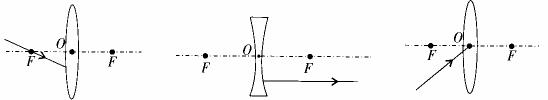

（1）如题图所示，请画出入射或折射光线，使光路完整。
（2 )如题图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。
（3 )小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接人电路，用一个开关控制同时通电或断电请在题图中用笔画线代替导线，使电路满足要求。
-
难度：
使用次数：70
入库时间：2014-12-10
把一个规格为“6V 3W”的小灯泡与一定值电阻R串联，如图甲所示，电源电压为9V不变，此时小灯泡恰好正常发光，不考虑小灯泡电阻受温度的影响．求
（1）小灯泡正常发光时的电阻；
（2）定值电阻R的阻值；
（3）若将它们并联在另一电压为U′的电源两端，如图乙所示，此时小灯泡的实际功率恰好是其额定功率的，则通电5min，定值电阻R产生的热量．
-
难度：
使用次数：143
入库时间：2014-12-10
如图所示电路，R1=4Ω，R2=2Ω．闭合开关后，电压表的示数为
2.0V，求
（1）电流表的示数；
（2）整个电路在1min内产生的热量．
-
难度：
使用次数：105
入库时间：2014-12-10
如图（甲）所示是生活中常见的自动加热、保温的电水壶，它的铭牌如下面表格．现将它接在220V的电压下工作．
额定电压
220V
频率
50Hz
容积
6L
加热功率
1000W
保温功率
40W
（1）如图（乙）所示为电水壶的电路图，其中R0是电热水壶中的电热管，R是与电热水壶的电热管串联的电阻，S是一个自动切换的温控开关，此热水壶是在热胆中储水，由电热管加热工作的，请根据电路图判断：当温控开关闭合还是断开时，电水壶处于加热状态．
（2）按铭牌上所标电水壶的加热功率、保温功率，计算R0和R的阻值分别是多少？
（3）当它处于加热状态时，如果消耗的电能全部用来加热水，使热胆中2kg、20℃的水温度升高到90℃至少需要多少时间？
