难度：
使用次数：163

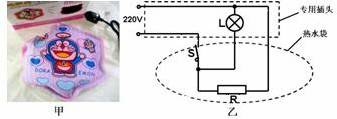

入库时间：2014-12-10如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．
额定电压
额定加热功率
指示功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg
65℃
（1）由题意可知，红色指
示灯L的电阻比发热体R的电阻要 （选填“大”或“小”）得多；
（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关 （选填“串联”或“并联”）起来使用；
（3）当热水袋原来的温度是15℃时，在额定电压下加热10min指示灯就熄灭了，则此过程中水吸收的热量是 J，电热水袋的发热效率为 ．[c水=4.2×103J/（kg•℃）]．
-
难度：
使用次数：75
入库时间：2014-12-10
如图是高、中、低“三档”电热器（R1＞R2）的工作电路，如果将电热器调至高温档工作，应该闭合开关 ；如果调至中温档工作，已知电源电压为U，通电时间为t，则它产生的热量的表达式： ．
-
难度：
使用次数：157
入库时间：2014-12-10
家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的 效应引起的；而空气开关（如图）切断电路是电流的 效应引起的；如果只让家庭电路中的一个用电器正常工作1h，使标有3000r/（kw·h）的电能表表盘转动1500r，则此用电器功率是 W。
-
难度：
使用次数：139
入库时间：2014-12-10
已知R1：R2 =3：4，当电阻R1、R 2串联在电路中时，R1、R2两端的电压之比U1：U2= _____ ；当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比Q1：Q2=______________。
-
难度：
使用次数：145
入库时间：2014-12-10
图是“探究电流通过导体产生的热量与导体电阻关系”的实验装置，铜丝的电阻小于镍铬合金丝的电阻，铜丝和镍铬合金丝串联浸在相同质量和相同初温的煤油中，每一烧瓶里各插入一支温度计．通电一定时间后，可以看到 瓶中（填A或B）煤油温度升得高，这表明在相同时间内，电流相同的情况下，电阻越 ，电流通过导体时产生的热量越多．
