难度：
使用次数：441
入库时间：2014-12-10如图所示电路，电源两端电压保持不变，灯L标有“6V 6W”字样。只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U ¢，电流表的示数为I ¢，灯L的实际功率为1.5W。已知：U∶U ¢＝7∶5，I∶I ¢＝2∶1，不考虑灯丝电阻RL的变化。求：
（1）定值电阻R2的电阻值；
（2）电路消耗的最大功率。
-
难度：
使用次数：147
入库时间：2014-12-10
两个电阻R1、R2并联的总电阻为
，有同学据此认为三个电阻R1、R2、R3并联后的总电阻
，但是这个想法是错误的，请运用所学的电学知识加以证明。 -
难度：
使用次数：50
入库时间：2014-12-10
综合考虑下表各方面因素，通过分析回答以下问题
金属
全球年产量104t
密度
103kg/m3熔点℃
导热性能
1为最强，9为最弱导电性能
1为最强，9为最弱市场价格
大约元/t铝
15000
2.7[来源:Zxxk.Com]
660
4
4
16000
铜
8000
8.9
1083
2
2
17700
金
2
19.3
1063
3
3
88000000
钢铁
301430
7.9
1540
8
7
2200
铅
3000
11.3
327
9
9
4900
镍
800
8.9
1453
7
6
103000
银
8
10.5
961
1
1
1365000
哪两种金属导电性更好？你认为导电性好的金属中，哪种更适宜做导线？为什么？
通过综合分析上表的各项指标，请写出所发现的一条规律 -
难度：
使用次数：160
入库时间：2014-12-10
为了节能，正明中学为教室安装了光控照明系统，有效地避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻的阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为lx）．某光敏电阻Rp在不照度下的阻值如下表：
照度/lx
0.2
0.4
0.6
0.8
1.0
1.2
电阻/kΩ
75
40
28
23
20
18
⑴ 根据表中数据，请在图（1）坐标系中描绘出光敏电阻阻值随照度变化的图线．其阻值随照度变化的规律是 ；
⑵ 如图（2）所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在图（2）虚线框内设计一个电路，给1、2两端提升电压，并要求当开天色渐暗照度至降1.0（lx）时，照明电路启动．（控制电路对你所设计的电路无影响）．
器材：电源（电压为6V），开关S及导线若干，其它器材如下表．器材
电路符号
规格及说明
光敏电阻
题 ⑴ 中的光敏电阻Rp
电阻箱
阻值可调、可读出
调节范围：0～99.9kΩ在你所设计的电路中，电阻箱的阻值应调到 _________ kΩ；
⑶ 某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你理出一个可行的解决办法： ．
-
难度：
使用次数：131
入库时间：2014-12-10
江河中的水透过大坝内的孔洞穿过底层从坝外的地面冒出来就形成“管涌”。 管涌险情的发展，会导致决堤灾害。1998年长江流域特大洪灾中，堤坝发生管涌险情6181处，经查证，80％是白蚁在堤坝内穿洞建穴所致。
（1）每年汛期，江水猛涨，水变浑浊，堤脚处极易因水压过大出现管涌险情，请用所学的物理知识解释水压过大的原因。

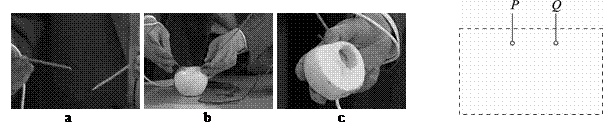

（2）“千里之堤，溃于蚁穴”。为探究堤中蚁穴的探测问题，小伟利用初中物理电学实验器材设计了一个模拟“蚁穴探测仪” 的电路。电路中两根探针由较粗的塑包铜导线制成，在导线一端剥去一小段外皮做成两个探针头P、Q（如图a），它们相接触时电路中的电表会偏转；把它们插入苹果（模拟土壤）中，电表偏转（如图b）；再往里插入苹果的空洞（模拟蚁穴）中，电表不偏转（如图
c）。图实验中，利用苹果模拟潮湿的土壤，是因为它们都是 （填“导体”或“绝缘体”）。请在图的虚线框内画出与探针连接的“蚁穴探测仪”的电路图。
