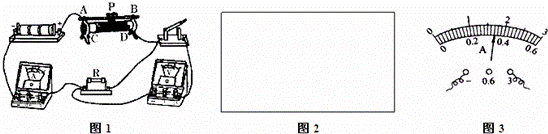

入库时间：2014-12-10如图1所示，小明同学连接的测电阻R的电路．
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．
（2）请在图2方框内画出改正后的电路图．
（3）他做此实验的原理是
（4）改正后当滑片P在某点时，电压表的示数是3.4V，电流表示数如图3所示，则被测电阻R的阻值是 Ω．
（5）若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是（选填下列故障原因的字母代号）．
A．电阻R接线短路 B．电阻R接线断路 C．电源接触不良 D．电流表接线短路．
-
难度：
使用次数：105
入库时间：2014-12-10
李华同学用天平、规格为100mL的量筒和底面积为40cm2的烧杯在一面积为1m2的实验台上测量一种液体的密度（如图所示）．他首先测得烧杯的质量为17g，接着进行了三次实验，其数据如下表：（取g=10N/kg）
（1）表格中待测液体的质量没有填写，请你帮他填写完整．
（2）确定这种液体的密度．
（3）第二次实验时，烧杯对桌面的压强
（4）第三次实验时，液体对烧杯底部的压强．
-
难度：
使用次数：134
入库时间：2014-12-10
如图所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，R0为12Ω，小灯泡上标有“6V 3W”字样．求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）当S闭合，S1S2都断开时，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？
（4）闭合S、S1S2，调节滑动变阻器，此时电流表示数为2.5A，求此时滑动变阻器的阻值．
