难度：
使用次数：52

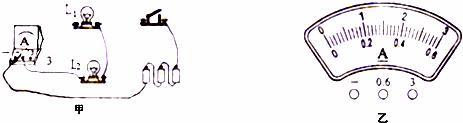

入库时间：2014-12-09（1）在图甲所示的电路中，上有几根导线未连接，请用笔画线代替导线，要求：闭合开关后，L1和L2并联发光，且电流表测L2的电流．
（2）开关闭合后，电流表示数0.46A，请在图乙中画出指针所指位置，同时画出接线柱的接线．
-
难度：
使用次数：121
入库时间：2014-12-09
如图所示，在两个“○”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路．
-
难度：
使用次数：128
入库时间：2014-12-09
如图所示，电源电压为6V，两只电表均完好，开关闭合后，发现只有一只电表的指针发生偏转，据查电路中只有一个灯泡出现了故障，若是电压表指针发生偏转，则故障是 ；电路矫正后，若电流表和电压表示数如图所示，则此时滑动变阻器的阻值为 ．
-
难度：
使用次数：151
入库时间：2014-12-09
（1）题图甲电流表接0-0.6A 的量程时，电流表的示数为 A。 题图乙所示弹簧测力计的示数为 N 。

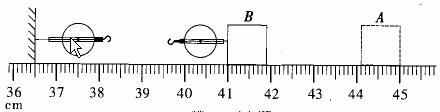

（2）如题图，用滑轮组将物块从位置A 匀速拉到位置B , 请在题图中画出最省力的绕线方法；物块移动的距离为 cm ；若此时绳自由端所用拉力为10N ，物块受到的摩擦力为18N ，滑轮组的机械效率为 。

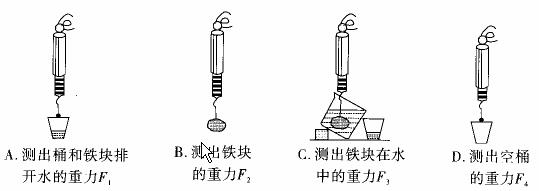

（3）如题图为探究“浮力的大小等于什么”的实验。
以上探究中，不重复操作的合理顺序是 （只填字母）。若图中F1 、F2、F3 、F4 四个力之间的关系式 成立，则可得出结论F 浮=G排。
-
难度：
使用次数：184
入库时间：2014-12-09
实验室中，常用托盘天平来测物体的 。在“探究平面镜成像的特点”实验中，采用 作为平面镜。在“用电流表、电压表测电阻”实验中，电流表应与待测电阻 ，电压表应与待测电阻 （均选填“串联”或“并联”）。
