难度：
使用次数：175
入库时间：2014-12-08图是大型电子地磅的电路图。当称重物时，在压力作用下
滑片P向下端滑动，变阻器R接入电路的电阻 ，电流表的示数 (均填“变大”、“变小”或“不变”)。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。
-
难度：
使用次数：115
入库时间：2014-12-08
如图所示电路，电流表的量程为0-0．6A，电压表的量程为0—3v，定值电阻R1阻值为10Ω，R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在保证电流表、电压表不被烧
坏的情况下，滑动变阻器允许接入电路的最小电阻值为 Ω。
-
难度：
使用次数：114
入库时间：2014-12-08
物理兴趣小组做“探究导体电阻大小与导体长度的关系” 实验。他们在如图18所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如下表。
（1）他们应选择序号为_________________的两根电阻丝来研究；
（2）实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较_______（选填“大”或“小”）；
（3）利用表中所给的电阻丝
，还可
以探究导体电阻大小与导体____________的关系。
-
难度：
使用次数：87
入库时间：2014-12-08

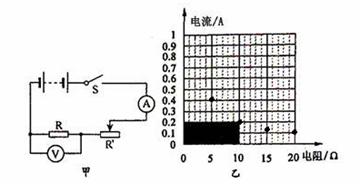

小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，记下相应的4次实验的电流和电阻值，描绘在乙图中．
（1）实验中改变电阻R的阻值后，调节滑动变阻器的目的是为了保持 不变。
（2）乙图中阴影部分面积表示的物理量是 。
（3）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是：
。
（4）实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，若此时滑动变阻器的滑片还在上一次实验的位置，下一步的操作应当是向 移动滑
片，使电压表的示数为 V。（5）实验中，小敏所选择的变阻器的规格是 （选填序号）。
A
．10Ω 0.5A B．20Ω 1A C．50Ω 2A
-
难度：
使用次数：82
入库时间：2014-12-08
某实验小组的同学在“测量电阻”的实验中，选用的器材有：两节干电池、电流表、电压表、开关、滑动变阻器，定值电阻一个，导线若干等．
（1）不完整的电路如图（甲）所示，请用笔画线代替导线，将实物图连接完整（要求导线不交叉）
。（2）为保
证电路安全，连接电路时，开关应 ，闭合开关前应将滑动变阻器滑片置于 端（选填“A”或“B”）。（3）某次实验中，电压表的示数为1.5V，电流表如图（乙）所示，则电路中的电流为 A，定值电阻R的阻值为 Ω。
（4）该实验中选用滑动变阻器的目的是： 。
（5）该实验中减小实验误差的方法是： 。
